TD 400C 用户菜单定义

TD 400C 可以配置成使用用户菜单形式，或者报警消息形式，或者同时使用这两种显示模式。

菜单模式下，最多可定义 8 个菜单，每个菜单下可定义 8 个信息画面，总共 64 个信息画面。

注意：

• 使用菜单功能，并不需要 S7－200中 的程序逻辑，只需使用 TD 面板上的上下箭头即可访问不同的菜单及画面
• S7-200 中的程序也无法控制某个菜单屏幕的显示

第一步：TD 400C 基本配置完成，可进入用户菜单（User Menu） 定义 ，或报警设定

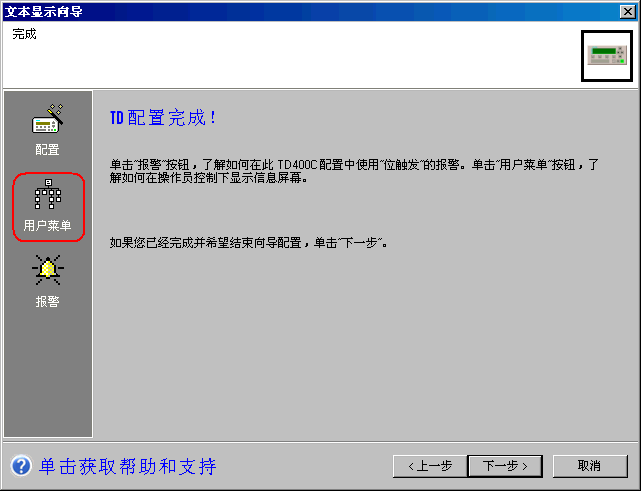

图 1. 完成 TD 基本配置

第二步：定义用户菜单

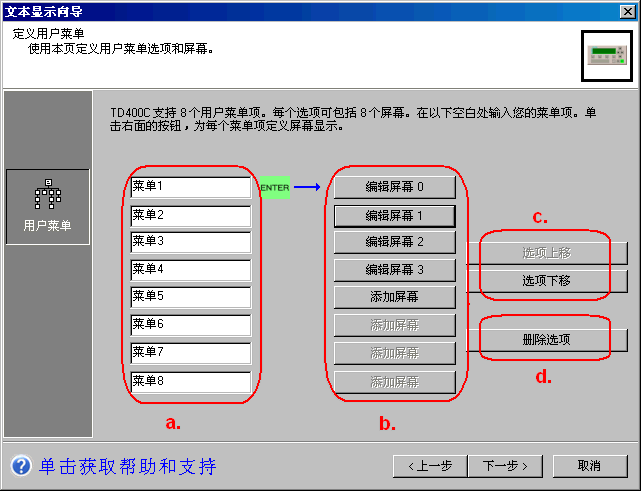

图 2. 用户菜单定义界面

1. 定义用户想使用的菜单及菜单名称
2. 点击"添加屏幕" 按钮添加新的信息显示画面并进入各画面进行信息编辑及数据嵌入
3. 改变菜单的顺序
4. 删除当前的菜单选项

第三步：进入画面进行信息编辑及数据嵌入

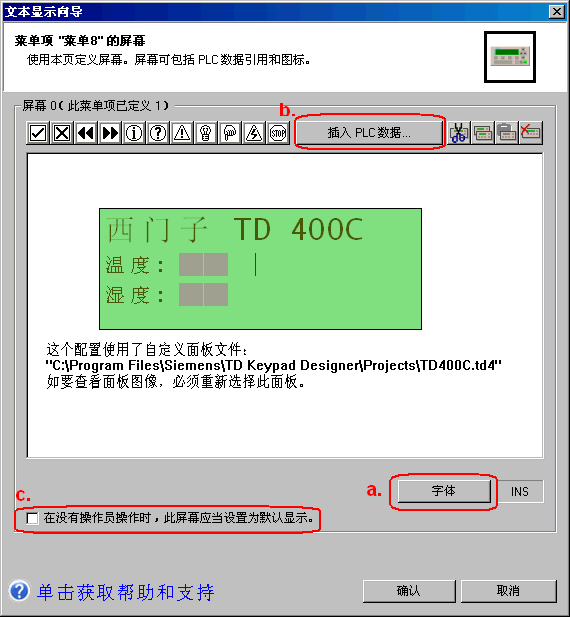

图 3. 编辑菜单屏显示

1. 为 TD 400C 显示屏幕选择字体

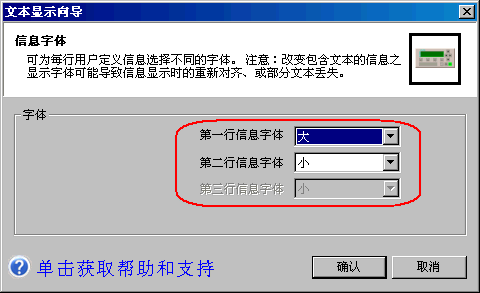

   图4. 选择字体

   可以为显示屏幕选择 “大” 或 “小” 两种字体 ，根据选择的字体不同可以显示不同行数的字体：


   • 4 行 （全部选用小字体）
   • 2 行 （全部选用大字体）
   • 3 行 （1 行大字体和 2 行小字体）


2. 点击 “ 插入 PLC 数据 ” 按钮，嵌入并定义 PLC 数据


3. 选中此选项后，本屏幕可作为默认显示画面。默认画面将在 CPU 上电后，或者使用 ESC 键退回到初始画面时显示。

   如果 TD 使用菜单模式为默认显示模式，正常运行时画面将停留在操作人员选择的页面，而不会自动回到默认画面。


在图 3 中看不到 TD 400C 的面板图形，这是因为已经选择了用户自定义面板，但在 TDKeypad Designer 中还没有做图形设计，因此生成的 .td4 文件中不包含图形。如果完成的 .td4 文件中包括图形，则可以再次导入以在这里显示。不显示图形不会影响功能键的定义。

第四步：嵌入并定义PLC数据

图 5. 定义嵌入数据

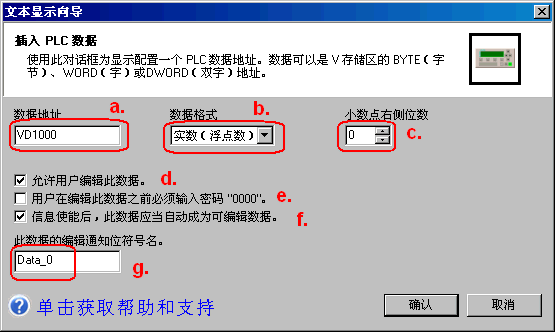

1. 输入PLC数据单元地址


• TD 400C 中只能嵌入V存储区的数据，嵌入的数据可以是VB、VW、VD
• 此地址一旦设定不会因为其在信息中的位置的改变而改变

2. 定义 TD 嵌入数据的类型

• VB（数字字符串、字符串）
• VW（有符号数、无符号数）
• VD（有符号数、无符号数、实数即浮点数）

3. 指定显示几位小数

• 即便是实数，如果指定显示小数位数为 “0” 也无法显示小数部分。
• 对于整数，如果指定小数位数，在显示时看起来就是小数，而PLC内部当作整数来处理，相当于输入数据的若干个 10 倍数。这实际上是定点数。


4. 使能数据编辑功能，即可以修改数据。

          注：在TD 400C 上修改完数据必须按“ENTER”键确认后，改变的数值才能生效，并被写入 CPU 中。

5. 使能数据编辑的密码保护功能，即在编辑该数据前必须先输入正确的密码


• 使用此功能必须在基本配置第一步的 a. 项使能系统的密码保护功能
• 编辑数据的密码与系统密码相同


6. 当切换到该画面后，该数据自动激活编辑状态，用户可以立即修改

7. 数据编辑通知位的符号名（可在符号表中找到其地址）

   每一数据都有一个对应的数据编辑通知位，该位在用户对此数据进行编辑后（编辑用 Enter 键结束），会自动置位为 1，且不会自动复位。用户可根据此位改变来编程实现一些动作，并且编程将其复位，以便以后继续识别该位的改变。

定义报警信息（可选）
完成 TD 向导配置

常问问题：

在 TD 400C 联机工作于菜单模式时，如何得知当前显示的是哪个菜单的哪个屏幕？

在 TD 400C 配置完成后可以在符号表中找到联机显示屏幕的状态字节，如下图中的 TD_CurScreen_0。

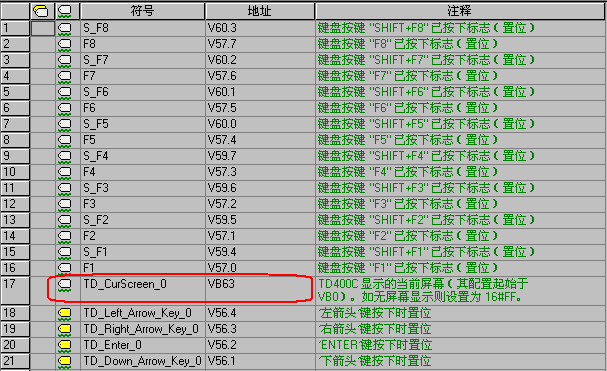

图 6. TD 400C 符号表

TD 400C文本显示器菜单屏幕与TD_CurScreen_0对应关系？

TD 400C文本显示器地址中TD_CurScreen_0数值按照定义的菜单和屏幕顺序依次增加；菜单下未添加的屏幕不占用屏幕号。

如下所示例子：

1. 菜单1下添加了8个屏幕，则TD_CurScreen_0数值0至7分别对应于菜单1屏幕0至菜单1屏幕7；

2. 菜单2下添加了2个屏幕，则TD_CurScreen_0数值8至9分别对应于菜单2屏幕0至菜单2屏幕1；

注意：在该菜单下，余下未添加的其余6个屏幕不占用屏幕号！

3. 菜单3下添加了1个屏幕，则TD_CurScreen_0数值10对应于菜单3屏幕0。

如下表1所示：

表1. TD 400C文本显示器菜单屏幕与TD_CurScreen_0对应关系

在TD 400C文本显示向导组态中，对（VW）字（无符号或有符号）类型的数据或（VD）双字（无符号或有符号）类型的数据设置“小数点右侧位数”的用途是什么？

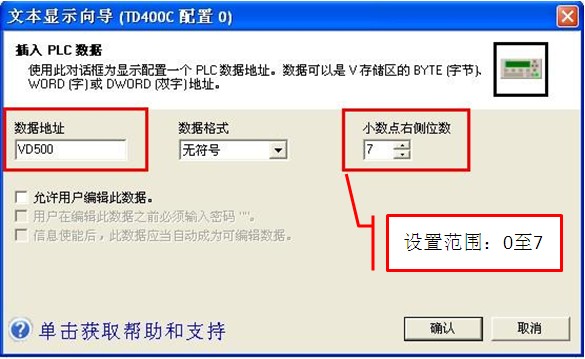

图7. TD 400C定义（VW）字（无符号或有符号）类型

图8. TD 400C定义（VD）双字（无符号或有符号）类型

如上图7，8涉及的“小数点右侧位数”设置，用于使TD 400C文本显示器上定义的数据的实际值按照设置的缩小比例显示。
“小数点右侧位数”设置范围为0至7，分别可以使数据实际值在TD 400C文本显示器上按照1至10000000比例缩小显示。 如下表2所示：

表2. 小数点位数与显示数值比例关系

例：以实际数据值等于12345为例，小数点位数设置不同，文本显示器上显示数值如下表3的所示：

表3. 小数点位数与实际值和显示值关系

如何避免屏幕上的数据显示"eeeeeee"或文本字符被数据覆盖?

随着数据值数量级的增长，它会逐步使用定位点左侧的空间。如果左侧的显示空间不够时，数据会显示"eeeeeee"；如果左侧有文本字符，数据可能会覆盖该文本字符。因此，在文本显示器屏幕上插入PLC数据或输入文本字符时，应考虑预期的数据值范围，始终在文本末尾和定位点之间提供足够的空间。

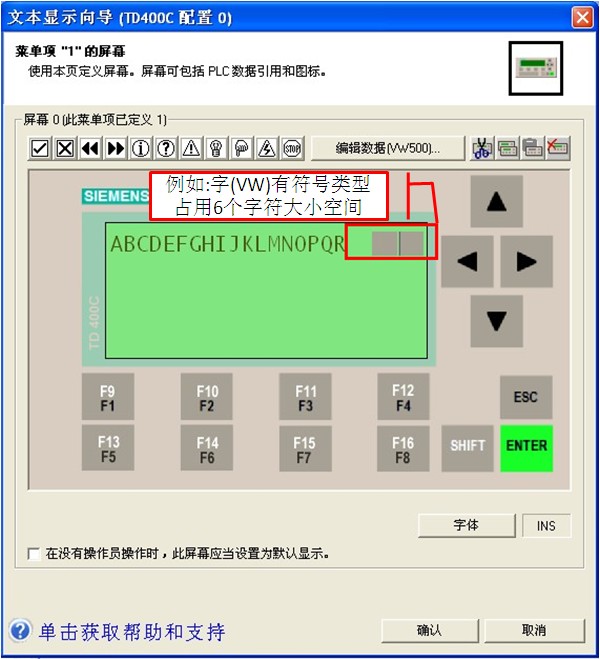

例：TD 400C文本显示器选择了小字体，每行最多可有24 个ASCII 字符。屏幕上插入PLC数据类型为字（VW），数据格式为“有符号”，此数据类型占用6个字符；因此，该数据左侧空间最多只能输入字符18个字符（如：ABCDEFGHIJKLMNOPQR共18个字母），才能保证左侧的文本字符在数据值数量级增长时不被覆盖。 如下图9所示：

图9.插入PLC数据类型及编辑文本字符

TD 400C 屏幕中插入的数据类型不同，占用的最大字符数不同，具体如下表4所示：

表4. 计算屏幕中嵌入变量的字符数

注：行长度（行中的字符数）会随着 TD 型号和字符大小的不同而变化。 对于 TD 400C，行长度取决于所 选的字体。 如果选择了小字体，则每行 24 个 ASCII 字符或 12 个中文字符。 如果选择了大字体，则每行 16 个 ASCII 字符或 8 个中文字符。
