S7-200 CPU （23系列，订货号为 6ES7 21x-xxx23-0XBx）；存储卡（64K存储卡，订货号为6ES7 291-8GF23-0XA0 或 256K存储卡，订货号为6ES7 291-8GH23-0XA0）；STEP 7-Micro/WIN软件，版本 V4.0 以上（可在西门子下载中心下载）。
STEP 7-Micro/WIN软件中提供了配方向导程序来帮助您组织配方和定义配方。配方存在存储卡中，而不是PLC中。
注：最多可以配置4 个配方集，而每个配方集中的配方个数，只受存储卡容量的限制。
为某种物质(如药品、食品、饮料)的配料提供方法和配比的处方。
使用配方向导来创建配方和配方集，配方下载到存储卡中，不占用存储配方数据的V存储区；向导生成RCPx_READ，RCPx_WRITE指令子程序。RCPx_READ子程序用于读取配方数据值保存到PLC V存储区中。如需修改配方，可以再次运行配方向导，并重新下载，或者在程序中调用RCPx_WRITE子程序执行写配方功能。
用配方向导创建一个配方，可在命令菜单中选择Tools > Recipe Wizard。这时屏幕上将出现配方向导基本操作的一个简单介绍。点击“下一步”，开始配制您的配方。

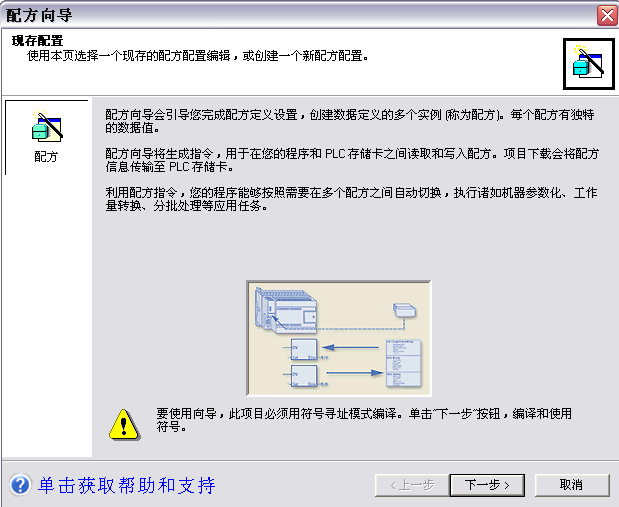

图1. 选择配方向导
A：为配方集指定域名。
B：选择数据类型。
C：输入缺省值和注释。在该配方集中的所有新配方将使用这些缺省值作为初始值。

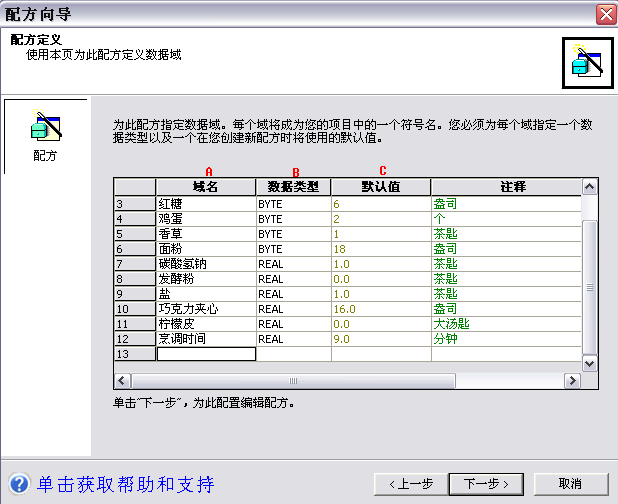

图 2. 定义配方数据域

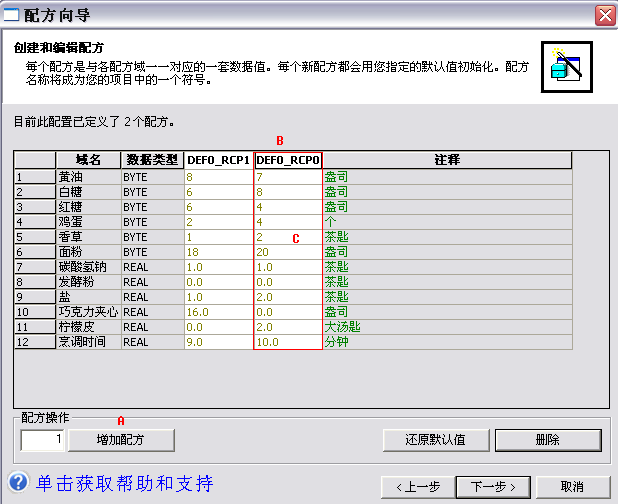

A：点击“增加配方”按钮来创建配方。每个配方会将创建配方集时所指定的缺值作为初始值。
B ：每条新配方缺省名称的格式为：DEFx_RCPy，双击配方名称可以修改。
C ：根据需求改变每个配方数据的值。
图3. 定义配方数据值
分配存储区用于指定V存储区的起始地址，从该起始地址存储从存储卡中读取的配方。您可以自己选择V存储区地址，也可以使用配方向导建议的地址，配方向导会推荐您使用正确长度的尚未使用的V存储区。

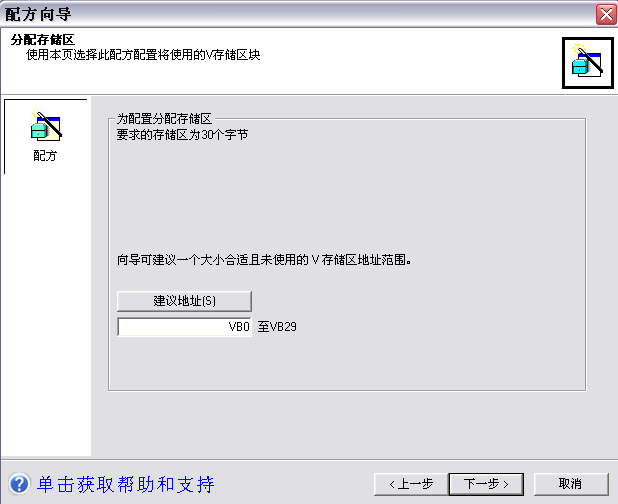

图4.分配存储区

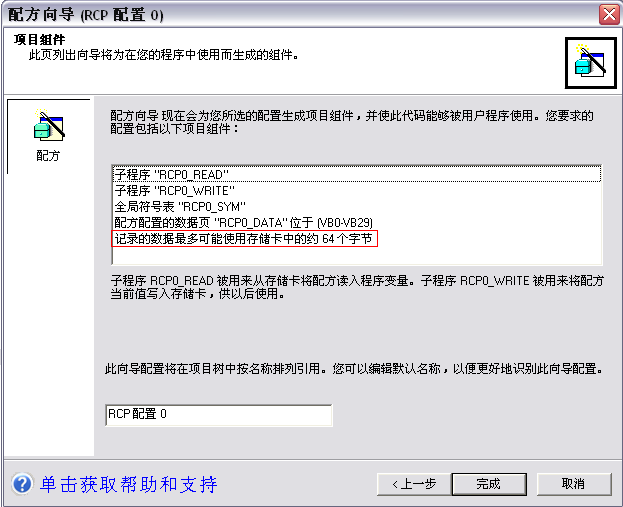

配方向导为配方(符号表、数据块、子程序、存储卡数据)生成项目组件，点击“完成”来完成配方向导并将这些组件添加到项目中。
向导提示记录的数据最多可能使用存储卡的空间大小，方便用户选择适当的存储卡；
图5.生成项目组件
1)、RCPx_Read子程序
配方向导创建的子程序RCPx_READ，用于将配方从存储卡中读取到V存储区中。将配方数据值从存储卡复制到此向导的"数据块"页 RCP0_DATA中。配方数据值符号名在此向导的"符号表"标记页中RCP0_SYM加以定义。
RCPx_READ指令中的x 指明想读取的配方集编号。
当EN输入为高电平时，允许指令执行。
Rcp输入端决定了从存储卡中读取哪条配方。
Error输出端返回该指令的执行结果。
2)、RCPx_Write子程序
配方向导创建的子程序RCPx_WRITE。该指令用于将配方数据值写入存储卡。该子程序用于在存储卡内永久保存新的或修改后的配方数据值。
RCPx_WRITE指令中的x指明想写入的配方集编号。
当EN输入为高电平时，允许指令执行。
Rcp输入端决定了要写入存储卡中的配方。
Error输出端返回该指令的执行结果。
图6.配方子程序有效操作数
图7. 配方子程序的错误代码
注意：
EEPROM存储卡的写操作是有次数限制的，典型值为一百万次。一旦超出限制，EEPROM将失效。
因此请务必确认不是在每个程序周期中都执行RCPx_WRITE指令否则在很短的时间内，存储卡就会被损坏。
a) 用配方向导生成配方和配方集，生成子程序：
b) 调用子程序RCP0_READ

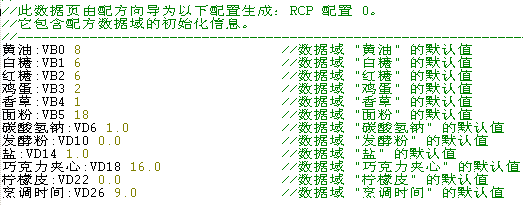

c) 将从存储卡读取的配方数据初始值存储在数据块“RCP0_DATA”页中
图8. 数据块中配方信息
d) 将从存储卡读取的配方域的符号名存储在符号表“RCP0_SYM”页中；

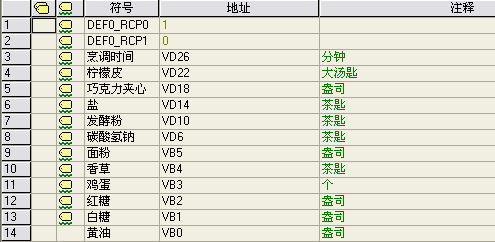

图9. 符号表中配方信息
e) 根据配方集和调用RCPx_Read的配方地址，在符号表中可以查看从存储卡中读取的配方数据；
DEF0_RCP1 配方地址为0(Rcp)

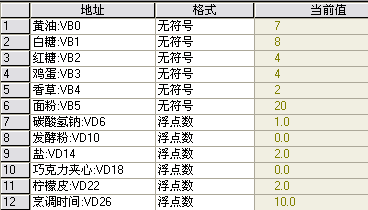

图10. 读取的配方数据
DEF0_RCP0 配方地址为1（Rcp）
图11. 读取的配方数据
带有配方向导配置的项目下载至S7-200才能使用。如果某项目有配方配置，则下载窗口的默认设置为"配方"选项已被核取。配方下载选项必须得到核取，才能将配方数据载入存储卡。

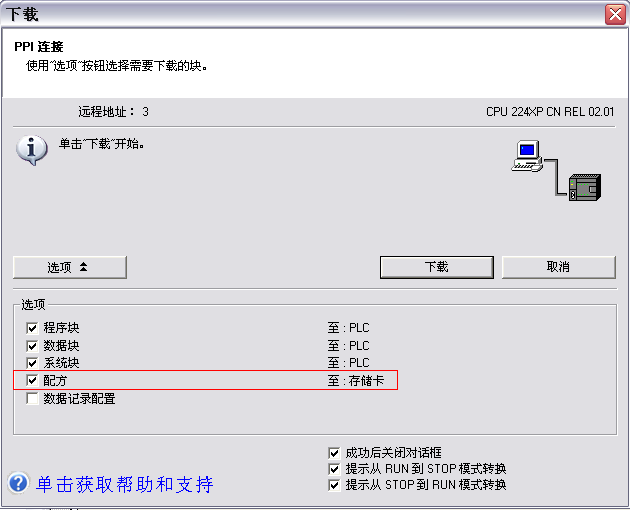

图12.下载项目
成功下载后，在S7-200 Explorer中可查看配方是否存入存储卡。

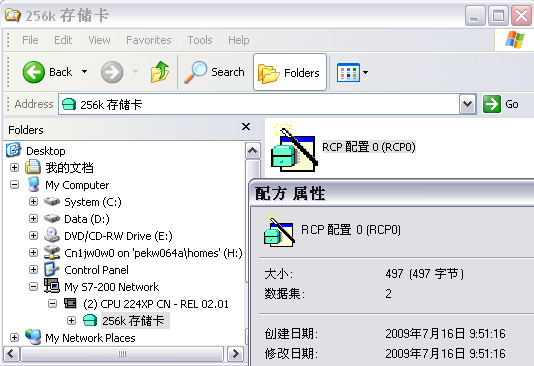

图13. 查看S7-200资源管理器
如需编辑已有的项目，点击配置下拉列表，从中选一个现有或新的配方定义。最多可以有四个不同的配方定义。

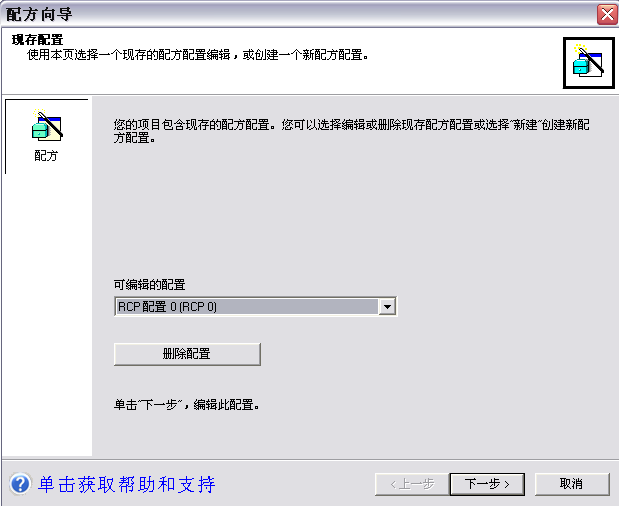

图14.编辑已有项目
