编程电缆

S7-200 CPU有其专用的低成本编程电缆，统称为PC/PPI电缆，用于连接PC机和CPU上的RS-485通信口，可用做STEP 7-Micro/WIN对CPU 的编程调试，或与上位机做监控通信、或与其他具有RS-232端口的设备之间作自由口通信。

西门子提供的所有用于S7-200的编程电缆，长度都是5米。

目前西门子提供两种PC/PPI编程电缆，它们是：

RS-232/PPI电缆（订货号6ES7 901-3CB30-0XA0）：智能多主站电缆，连接S7-200 CPU/EM277通信口和计算机RS-232串口，作为编程或数据通信电缆；同时也可以用于连接TP170 micro和安装了WinCC flexible (micro)的计算机RS-232串口，作为配置画面下载电缆
USB/PPI电缆（订货号6ES7 901-3DB30-0XA0）：智能多主站电缆，用于连接计算机的USB通信口与S7-200 CPU/EM277通信口做编程或数据通信电缆

用于S7-300/400编程的PC串口电缆（PC-Adapter），不能用于S7-200编程通信

注意：西门子公司的专用PC/PPI电缆是带光电隔离的，不会烧CPU 或PC机的通信口。使用不隔离的自制或假冒的PC/PPI电缆，容易损坏通信口。一般电缆还不支持S7-200 CPU通信端口的最高通信速率（187.5K），而且不能支持S7-200的多主站编程模式。

用计算机串口与CPU通过RS-232/PPI电缆进行编程通信，要求计算机拥有一个UART 16550兼容的串行通信口。有些计算机端口扩展卡上的通信口，Micro/WIN不能直接管理，可能无法通信。

多主站RS-232/PPI电缆（6ES7 901-3CB30-0XA0）

图1. 正版RS-232/PPI电缆及其包装盒

因为此电缆能够管理PPI网络令牌，因而支持多主站PPI网络。

它有三个绿灯用于指示电缆的运行：RS 232 发送指示（Tx）；RS-232 接收指示（Rx）；RS 485 发送指示(PPI)。

图2. 正版电缆细部

此种电缆只能在STEP 7-Micro/WIN32 V3.2 SP4以上版本下才能获得全部的新功能，最高波特率可达187.5K。它有两种工作模式：

PPI模式：用于编程时，将DIP开关5设置为“1”，其他开关设置为“0”，其波特率可自适应，此时支持多主站网络通信。
自由口模式：只需设置波特率，开关5及其它开关都设为“0”；此时也可以获得原来普通PC/PPI电缆的功能（不支持多主站）。

RS-232/PPI电缆还用于TP170 micro和TP070配置下载。此时DIP开关5应为“0”。

多主站USB/PPI电缆（6ES7 901-3DB30-0XA0）

图3. 正版USB/PPI电缆及其包装盒

此种电缆能够管理PPI网络令牌，因而支持多主站PPI网络。它支持USB V1.1。用于连接PC机的USB通信口和S7-200。

它有三个绿灯用于指示电缆的运行：USB 发送指示（Tx）；USB接收指示（Rx）；RS 485 发送指示(PPI)。

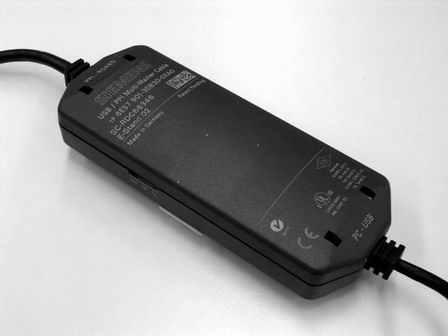

图4. 电缆细部

此种电缆只能工作在STEP 7-Micro/WIN32 V3.2 SP4以上版本下，波特率为自适应（最高可达187.5K）。它只有一种工作模式即PPI模式，无开关设置。此种电缆不支持自由口通信。

注意：USB/PPI电缆不能用于TP070（或TP170micro）配置画面下载（应使用RS-232/PPI电缆并把DIP开关5设置在OFF），也不能用于使用wipeout.exe程序恢复出厂设置，也不能用于S7-200自由口程序，如Modbus RTU协议库的调试。

早期电缆

西门子早期生产的PC/PPI电缆，如6ES7 901-3BF21-0XA0/6ES7 901-3BF30-0XA0，不支持多主站PPI网络，即在连接有PPI通信主站CPU或TD 200文本显示器的网络时，无法通过电缆进行Micro/WIN与CPU的通信。（在CPU执行网络读/写指令时不能用STEP 7 Micro/Win监控也是这个原因）

开关设置：前三个开关按所需波特率进行设置，后三个设为0即可（Micro/WIN编程连接时）。

西门子生产的电缆都有中间的盒子。

如果使用老电缆与新版本的编程软件Micro/WIN，应在PC/PPI Cable的属性中，取消Advanced PPI和Multi Master Network选项（在Set PG/PC Interface中设置）。

使用USB/RS-232串口转换器

当编程计算机只有USB通信口，没有RS-232串口时，我们强烈建议客户使用智能USB/PPI电缆，并将编程软件升级到当前发布的最新版本。

如果坚持使用自己的USB/RS-232串口转换器，再使用串口PC/PPI电缆，由于转换器品牌众多，西门子无法一一测试，不能就遇到的问题提供支持。

遇到这种情况，只有下面的办法：

更换其他USB/RS-232转换器，再做尝试
使用西门子的USB/PPI电缆

常问问题

在Micro/WIN的系统块中为何不能将通信口设置为187.5K波特率？

新的Mciro/WIN会自动检测通信连接是否支持187.5K，如果不支持（如老版电缆），则不能设置为187.5K的通信速率。

新编程电缆支持187.5K速率。

如何设置PPI电缆属性中的Advanced PPI和Multi Master Network选项？

PPI电缆属性中的这两项设置与多主站通信功能有关。

随着计算机技术的发展，仅通过旧型号的PC/PPI电缆已经不能实现多主站通信，因此这两项设置现在已经没有用处。

采用新型号电缆，配合Micro/WIN V3.2 SP4以上版本，可以轻松实现多主站通信。因此应当取消上述两项的选择：

图5. PC/PPI电缆属性

老版本的PC/PPI电缆（6ES7 901-3BF21-0XA0等）是否可以用于为新版本的CPU（23版）编程？

可以。但是受到老版电缆的限制，不能做多主站编程，也只能用到9.6K和19.2K波特率。
