CP343-1与第三方的TCP通信(TIA)

1. 概述

SIMATIC S7-300 CPU 除了通过集成的 PN 口以外，还可以通过 CP343-1 进行标准的TCP 通信，其组态和编程方法与使用集成口不同，本文简要介绍 S7-300 使用 CP343-1模块和第三方设备进行 TCP 通讯的组态及编程步骤 。

2. 硬件和软件需求

3. 组态配置

3.1 配置IP地址

分配编程电脑IP地址

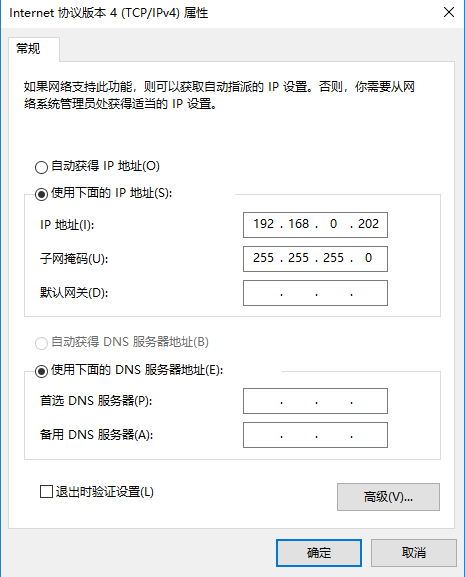

选择电脑的" 控制面板 > 网络和Internet > 查看网络状态和任务>本地连接状态>属性"打开 Internet Protocol Version 4(TCP/IPv4)，设置 PC 的 IP 地址,本例中为 192.168.0.202。

图1 设置PC的IP地址

分配S7-300 CPU和CP343-1的IP地址

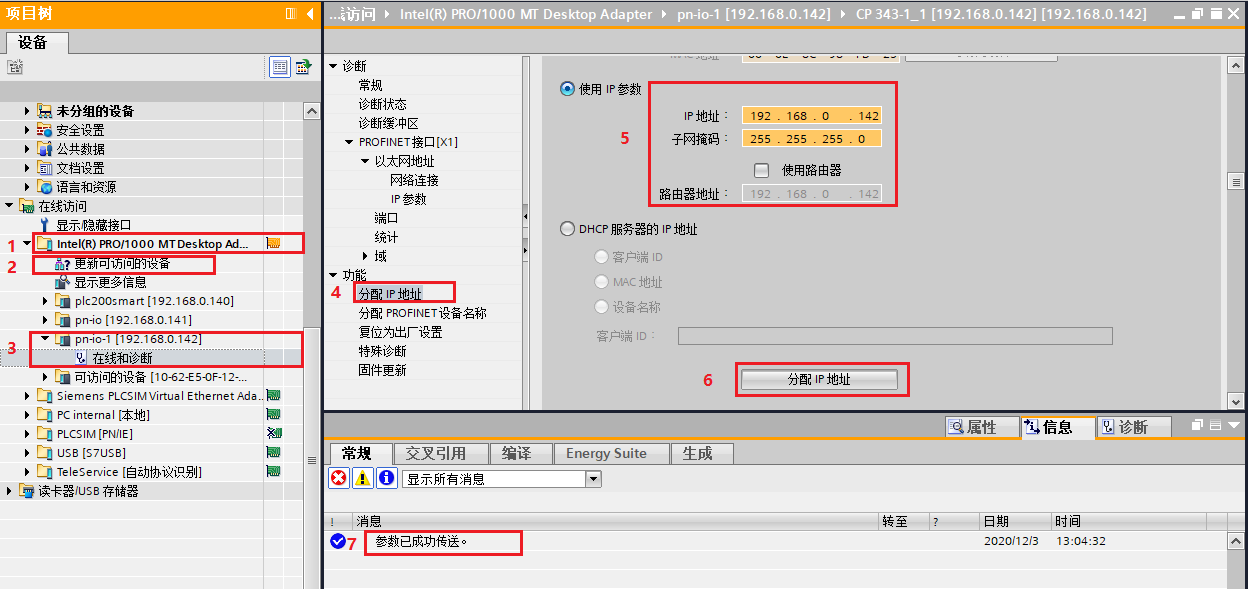

图2 分配IP地址

1. 在STEP 7 Professional (TIA Portal) V15.1项目视图的项目树中，展开“在线访问”，选择实际使用的物理网卡（若使用其他接口，请选择对应的接口类型）。

2. 双击更新可访问设备。

3. 选择网络中找到的设备（CPU或者CP343-1），双击在线和诊断。

4. 在在线和诊断的功能下，选择分配IP地址。

5. 设置CPU或者CP343-1的IP地址，本例程中CP343-1 IP地址设置为192.168.0.142。

6. 点击分配IP地址。

7. 分配成功后，在信息窗口会提示参数已成功传送。

3.2 创建PLC项目

1. 在STEP 7 Professional (TIA Portal) V15.1中创建一个新项目-CP343-1 TCP。

图3 新建项目

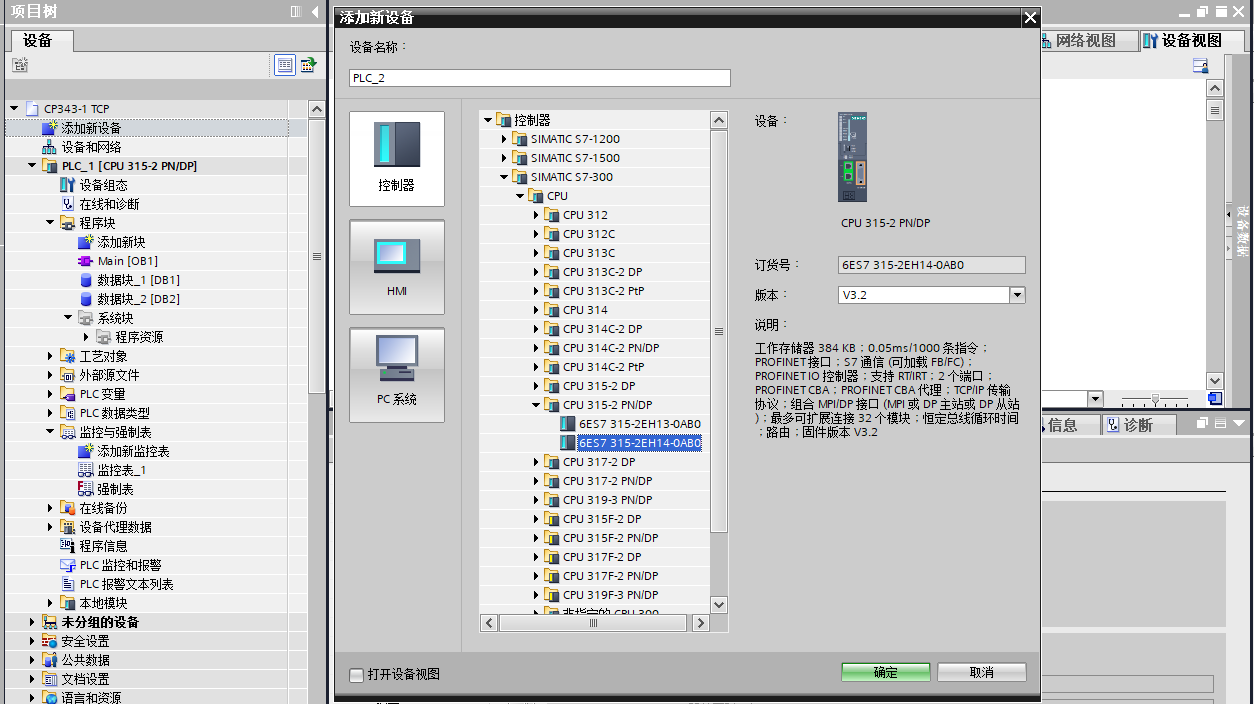

2. 在项目树下双击添加新设备，添加CPU 315-2PN/DP，注意CPU版本。

图4 组态CPU

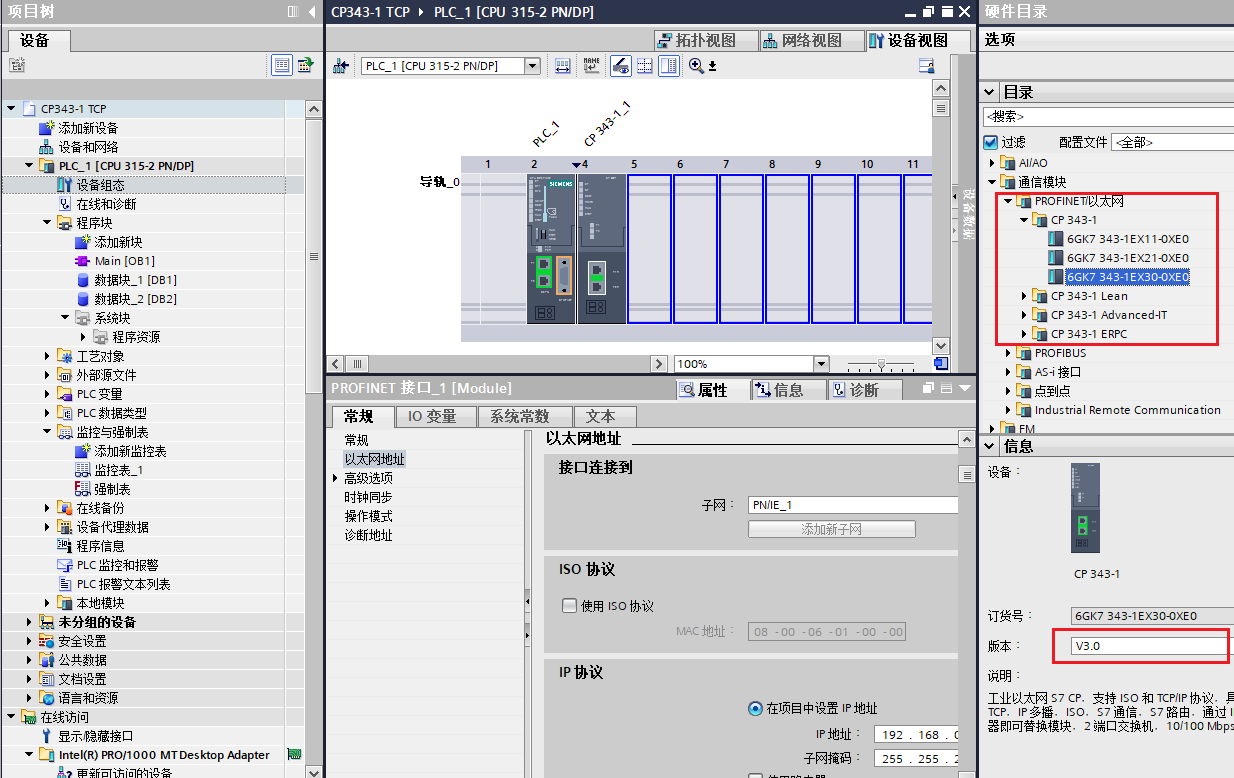

3. 在项目树的设备组态中选择对应CP343-1型号和版本。

图5 组态CP343-1

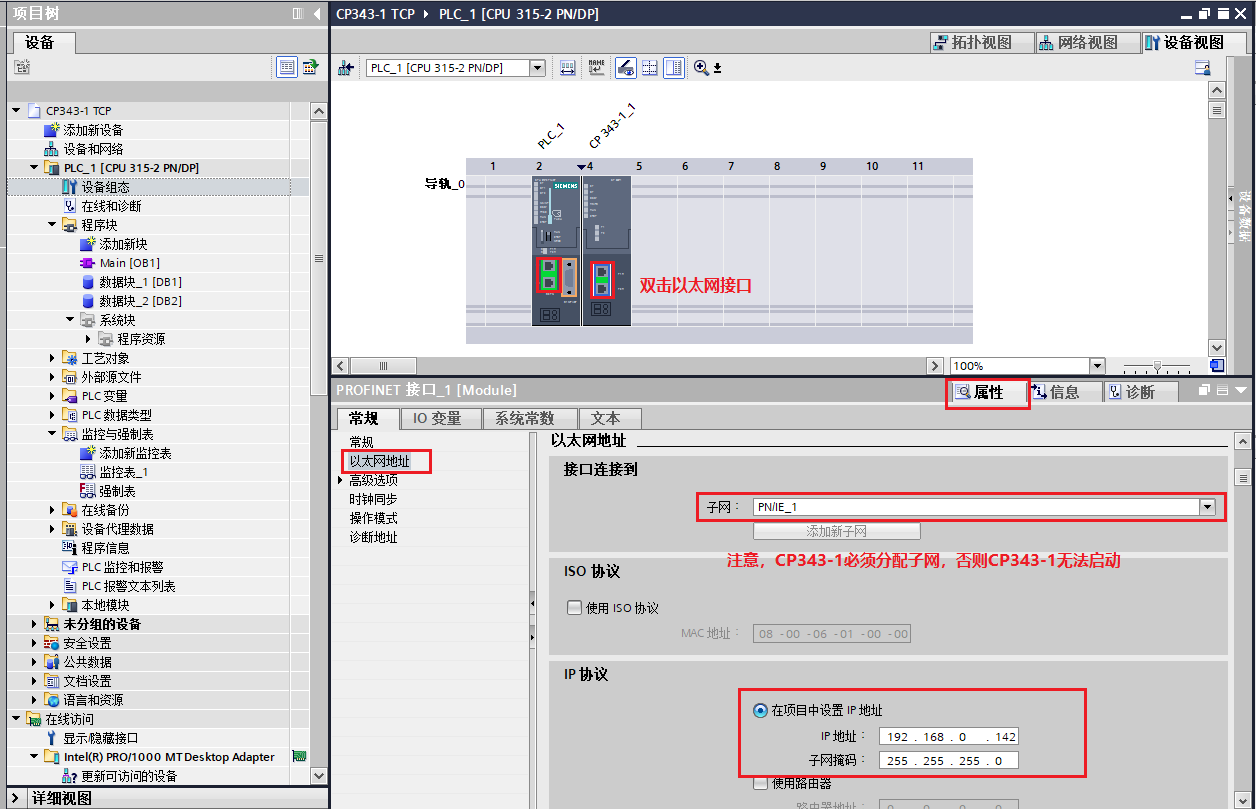

4. 在工作区的设备视图中双击CPU和CP343-1的以太网接口，可打开巡视窗口的属性页，选择常规下方的以太网地址选项，分别设置CPU和CP343-1的子网和IP地址。

本例中设置CPU子网为PN/IE_1，IP地址：192.168.0.141，子网掩码：255.255.255.0。

CP343-1子网为PN/IE_1，IP地址：192.168.0.142，子网掩码：255.255.255.0。

图6 CP343-1分配IP地址

3.3 TCP通信编程设置

1. 在项目树下双击设备组态，进入工作区图形窗口，选择网络视图，单击连接，选择TCP连接，双击CP343-1以太网接口建立一个TCP连接。

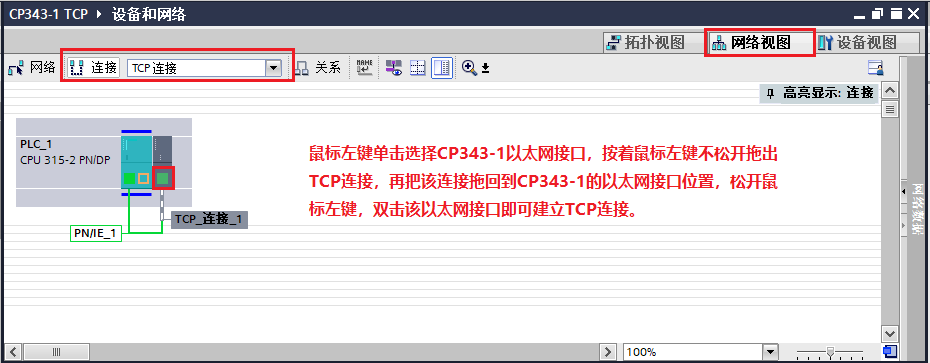

图7 组态TCP连接

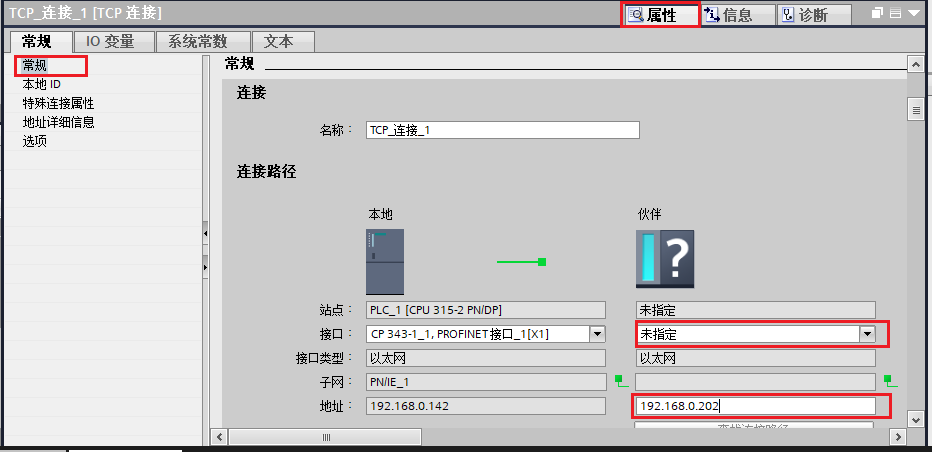

2. 单击该TCP_连接_1，可打开巡视窗口的属性页，选择常规选项，伙伴选择未指定。

图8 配置TCP连接

3. 设置本地ID

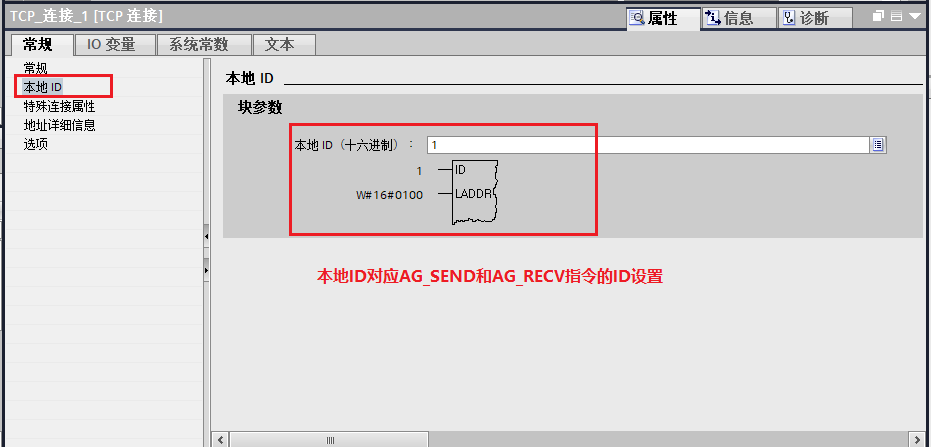

图9 设置连接ID

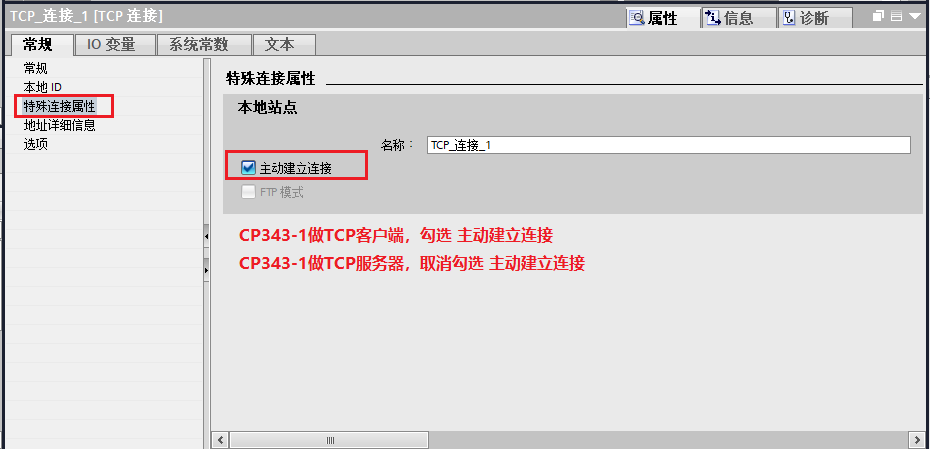

4. 设置特殊连接属性，本例程中CP343-1做客户端，勾选主动建立连接。

图10 连接属性

5. 设置地址详细信息， 填写本地和远程通讯伙伴的 IP 地址和端口号，本地端口号可以从 2000~5000 中选 择，远程 IP 和端口号需要咨询第三方,本例中为 192.168.0.202：2000。

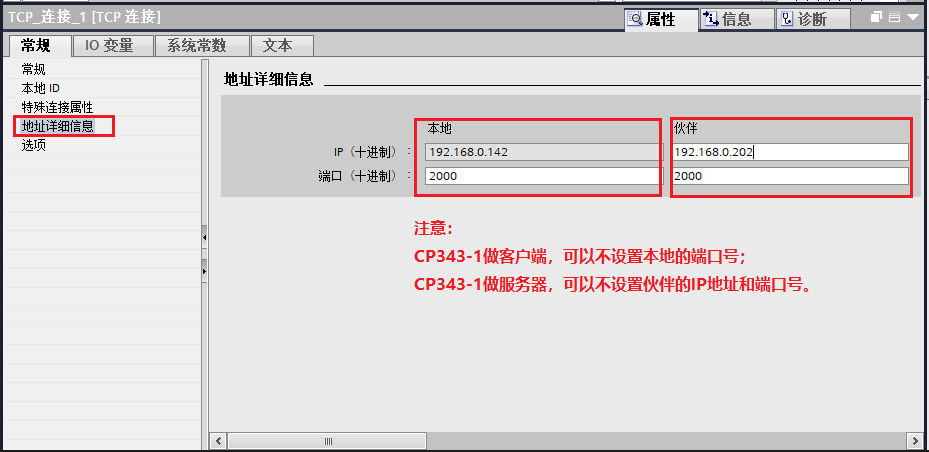

图11 配置地址详细信息

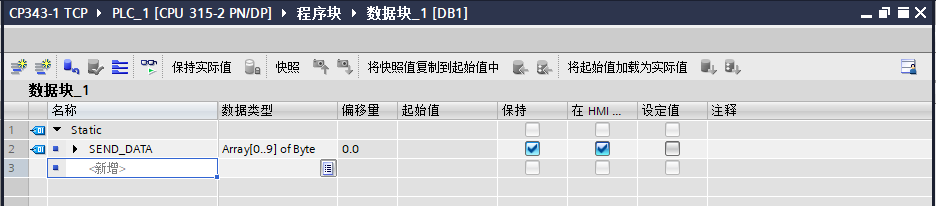

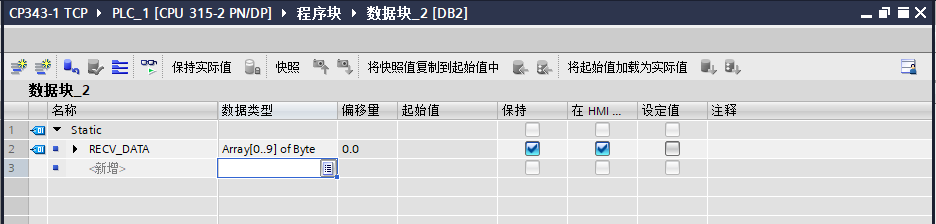

6. 在项目树的程序块中添加2个DB块，DB1对应发送数据区，DB2对应接受数据区，分别建立10个字节的数组。

图12 新建数据区DB

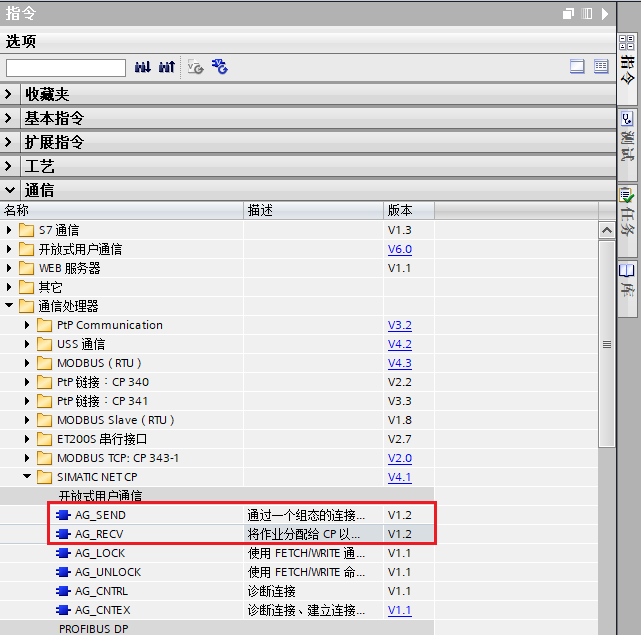

7. 在OB1中调用指令AG_SEND和AG_RECV指令，指令调用位置在指令--通信--通信处理器--SIMATIC NET CP--开放式用户通信。

图13 指令位置

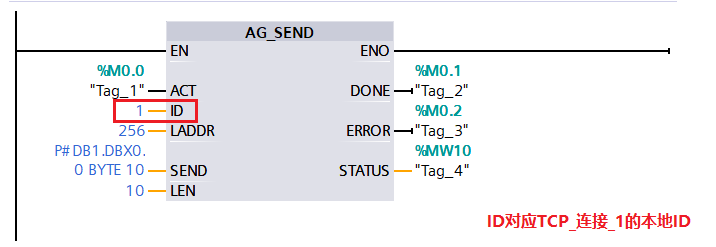

图 14 AG_SEND指令

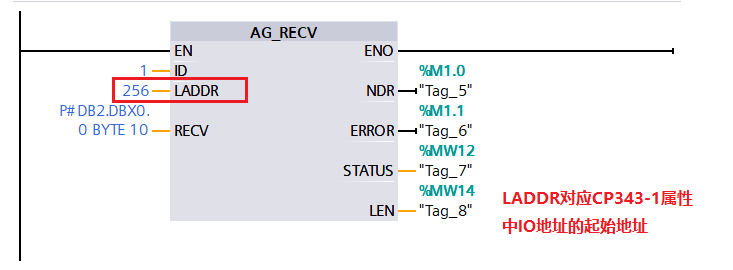

图15 AG_RECV指令

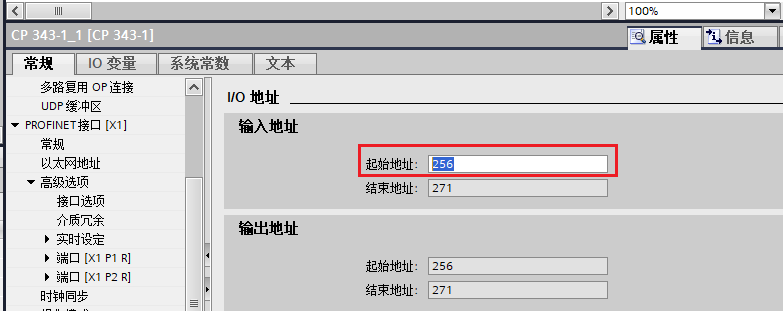

图 16 CP343-1的起始地址

3.4 下载组态到站点

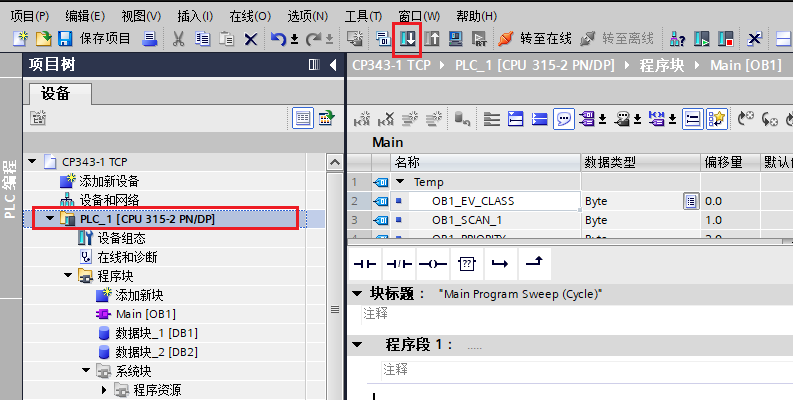

如下图所示，在项目树中选择PLC_1，点击工具栏中的下载图标，会弹出下载到设备窗口。

图17 选中PLC下载

在下载窗口中选择合适的PG/PC接口类型和对应的子网，点击开始搜索，在搜索到的兼容设备中选择S7-300 CPU或者CP343-1，点击下载按钮，按照提示完成下载。

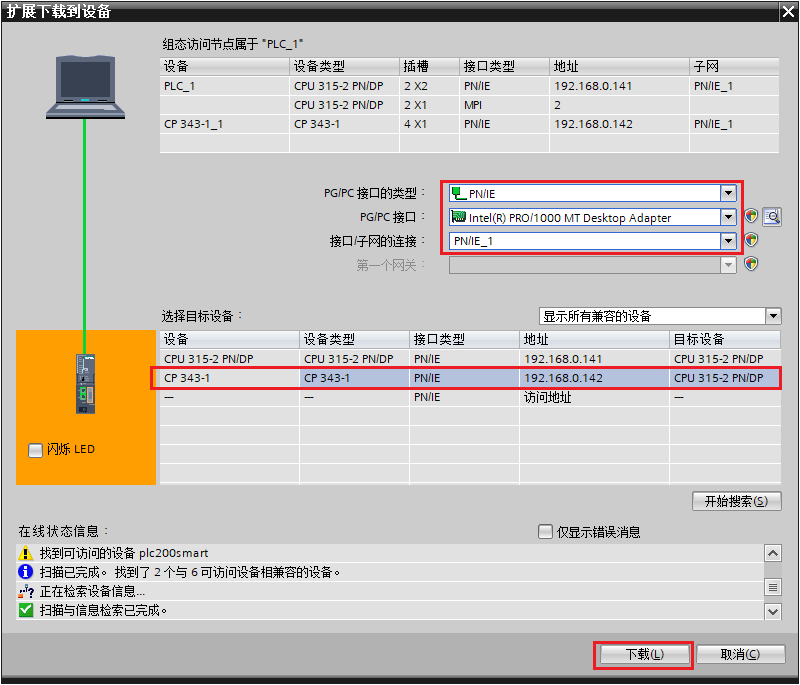

图 18 程序下载

4. TCP通信测试

4.1 第三方软件测试

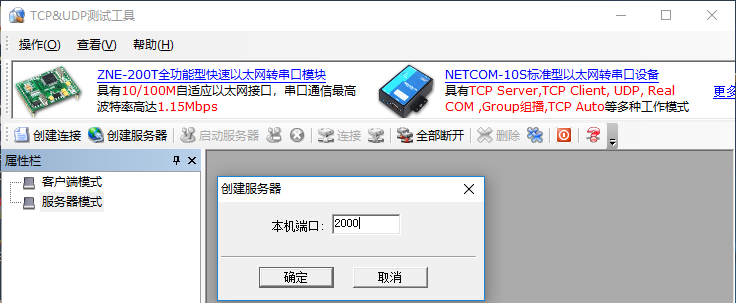

第三方软件侧设置（以 TCP 测试工具为例），本例中CP343-1 已经组态为客户端模式， 则测试工具组态为服务器模式，设置本机端口号为2000（本机IP地址为192.168.0.202），并启动服务器。

注意：当CP343-1组态为服务器模式时，需要测试工具组态为客户端模式，，目标 IP 及端口号设置成 CP343-1 的 IP 及端口号，并 点击连接按钮。

图19 TCP测试工具配置

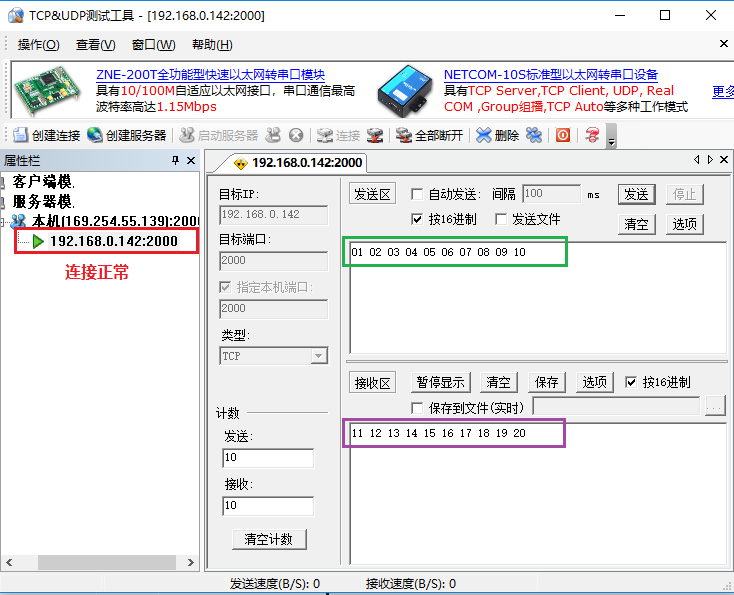

图20 发送接收数据

4.2 STEP 7 Professional (TIA Portal) V15.1 中测试

在TIA Portal网络视图中查看连接状态

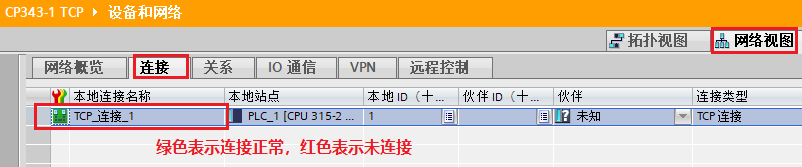

图21 监控连接状态

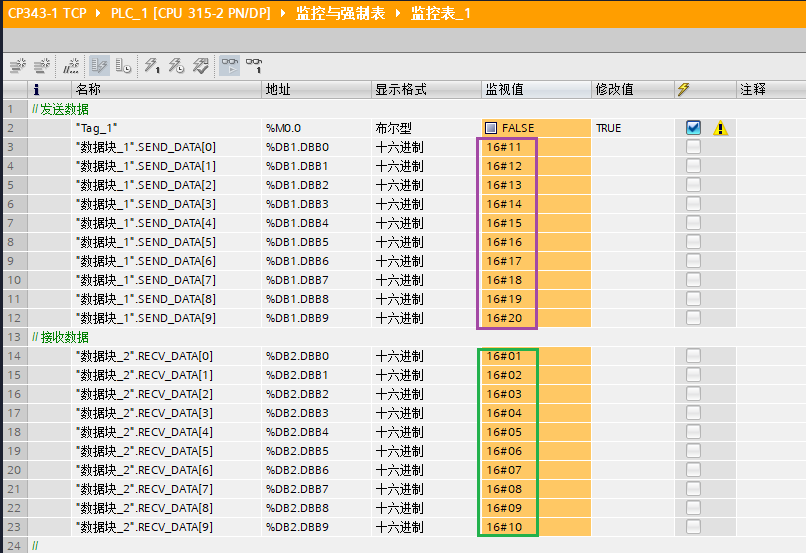

创建变量监控表，在监控表中监控发送和接收数据。

图 22 监控数据
