S7-1500对V90 PN进行位置控制的三种方法

S7-1500系列PLC可以通过PROFINET与V90 PN伺服驱动器搭配进行位置控制，实现的方法主要有以下三种：
• 方法一、在PLC中组态位置轴工艺对象，V90使用西门子报文105，通过MC_Power、MC_MoveAbsolute等PLC Open标准程序块进行控制, 这种控制方式属于中央控制方式（位置控制在PLC中计算）。
• 方法二、PLC使用FB284（SINA_POS）功能块，V90使用西门子报文111，实现相对定位、绝对定位等位置控制功能，这种控制方式属于分布控制（位置控制在驱动器中计算）。
• 方法三、PLC使用FB38002（Easy_SINA_Pos）功能块，V90使用西门子报文111，此功能块是FB284功能块的简化版，功能比FB284少一些，但是使用更加简便。

V90 PN配置要点

• 对于方法一：设置控制模式为"速度控制(S)"
• 对于方法二或三：设置控制模式为"基本定位器控制（EPOS）"，配置通信报文为西门子报文111
• V90在线后点击"设置PROFINET->配置网络"，设置V90的IP地址及设备名称：注意：设置的设备名称一定要与1500项目中配置的相同。
参数保存后需重启驱动器才能生效。

方法一 使用标准报文105和工艺对象

V90 PN与PLC采用PROFINET IRT通信方式并使用西门子报文105，项目步骤如下：

1. 创建项目后，添加新设备S7-1500 PLC

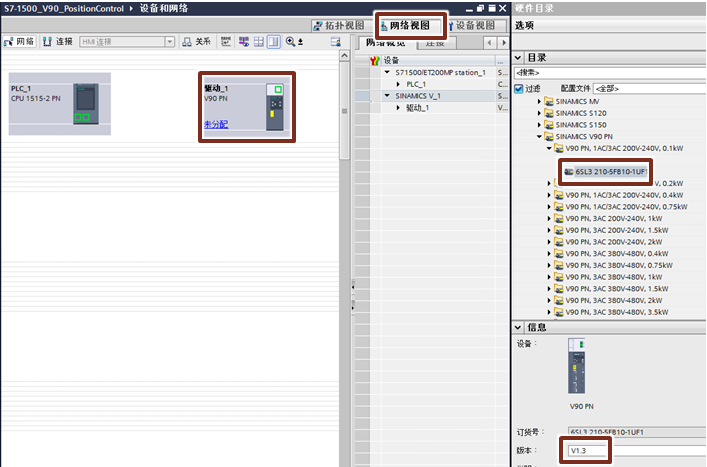

2. 在网络视图中添加V90 PN设备(使用HSP)

须注意，方法一必须使用V90 HSP文件组态，不能使用V90 PN的GSD文件。
HSP文件下载链接：
https://support.industry.siemens.com/cs/ww/en/view/72341852

注意：此处的V90固件版本必须与实际使用的相一致。

2. 建立V90 PN与PLC的网络连接，并分别设置S7-1500及V90 PN的IP地址及设备名称：

V90 的IP地址及设备名称设置：

3. 在网络视图中配置PROFINET IRT通信，需要注意当前V90 PN的通信时间最短为2ms：

4. 在拓扑视图中配置通信的接口连接，本例为PLC的Port2连接V90 PN的Port1：

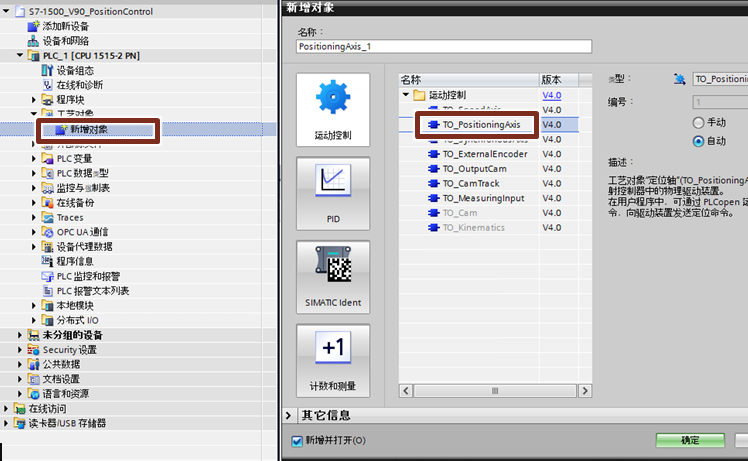

5. 插入一个位置轴

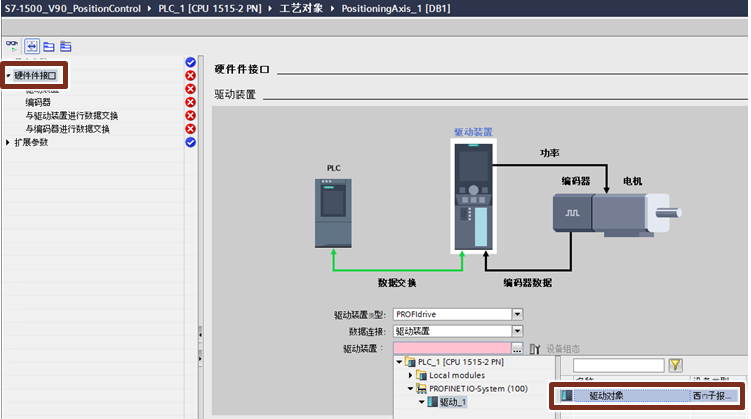

配置TO中的驱动，选择V90 PN，V90默认采用的报文为西门子报文105：

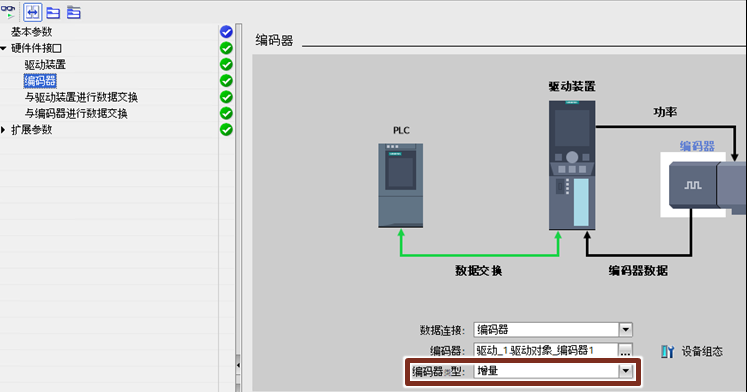

根据V90电机的编码器选择编码器类型，对于绝对值编码器建议选择循环绝对编码器：

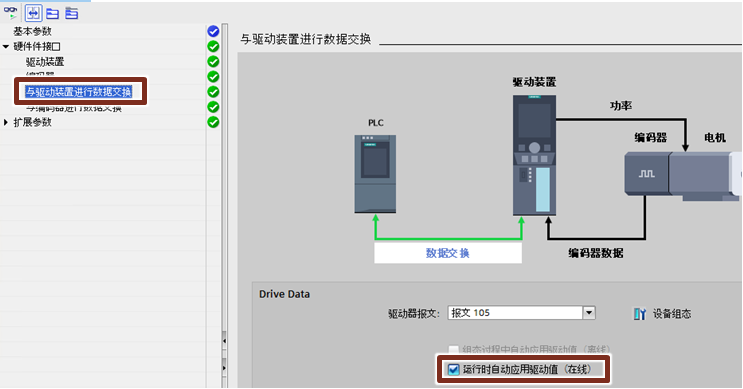

"与驱动装置进行连接"中，数据交换和信息传递通过集成组态的形式可以实现自动传递，默认采用的报文为西门子105，勾选"运行时自动应用驱动值（在线）"：

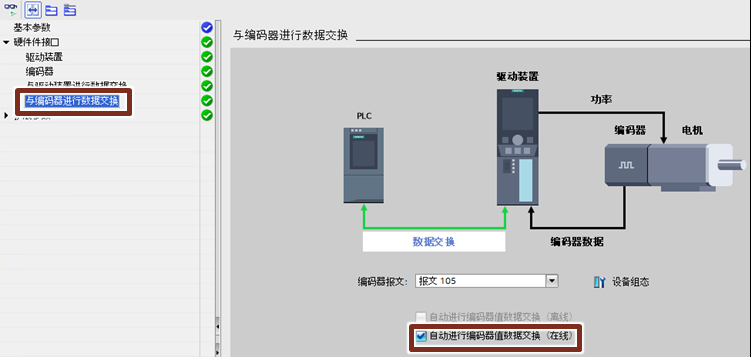

"与编码器进行连接"中，编码器信可以不填写，通过勾选"自动进行编码器数据交换（在线）"自动获取相关参数：

用户可以根据实际的需要选择和填写后续的信息，完成工艺对象的配置。

5. 在OB1中使用MC_Power、MC_MoveAbsolute等PLC Open标准程序块编写轴的位置控制程序，PLC Open指令位于工艺指令目录下的运动控制文件夹中，命令相关说明请查看博途的帮助文件。

详细文档点击此处查看

方法二 使用西门子报文111和FB284（SINA_POS）

V90 PN与PLC采用PROFINET RT通信方式并使用西门子报文111，V90 PN设置控制模式为"基本位置控制（EPOS）"。

1. 创建新项目，添加新设备S7-1500 PLC，在网络视图中添加V90 PN设备

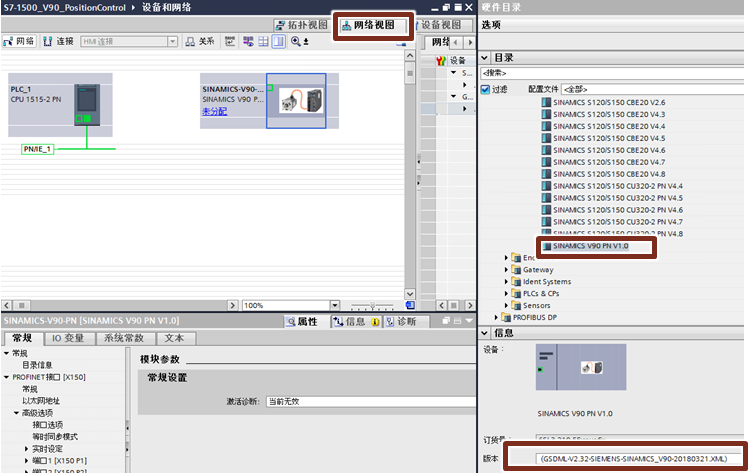

须注意，方法二和方法三必须使用V90 GSD文件组态，不能使用V90 PN的HSP。

V90 PN的GSD文件，下载链接:
https://support.industry.siemens.com/cs/ww/en/view/109737269
随后通过 "选项"菜单的"管理通用站描述文件（GSD）"进行安装。

2. 建立V90 PN与PLC的网络连接，并分别设置S7-1500及V90 PN的IP地址及设备名称：

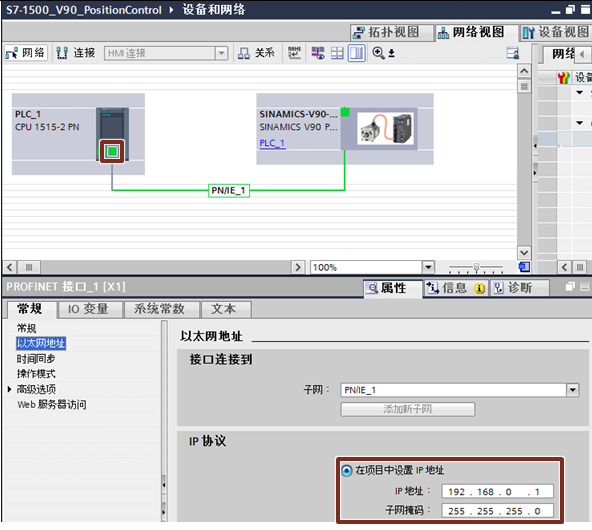

PLC IP地址的设置:

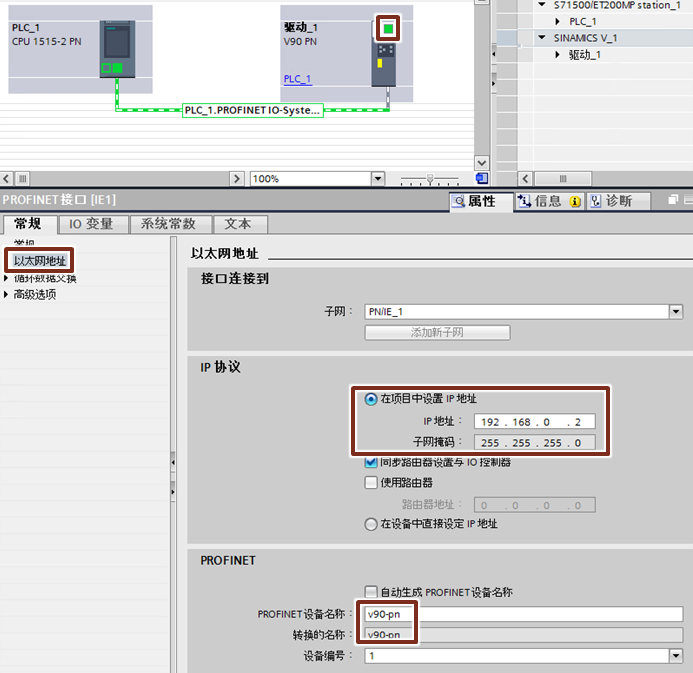

V90 PN IP地址及设备名称的设置：

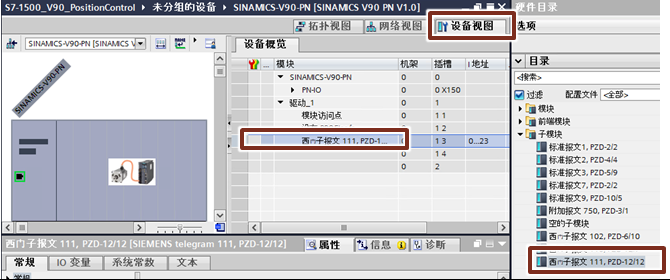

3. 在V90 PN的设备视图中插入西门子报文111

4. 编写程序

此种方法需要调用驱动功能库文件，可以通过以下两种方法进行安装：
(1) 安装Startdrive软件，在TIA 博途软件中就会自动安装驱动库文件
Startdrive软件V14.1：
https://support.industry.siemens.com/cs/us/en/view/68034568
SINAMICS Startdrive V15：
https://support.industry.siemens.com/cs/us/en/view/109754382
SINAMICS Startdrive V15.1：
https://support.industry.siemens.com/cs/us/en/view/109760845
(2) 在TIA 博途中安装SINAMICS Blocks DriveLib，下载链接：
https://support.industry.siemens.com/cs/ww/en/view/109475044

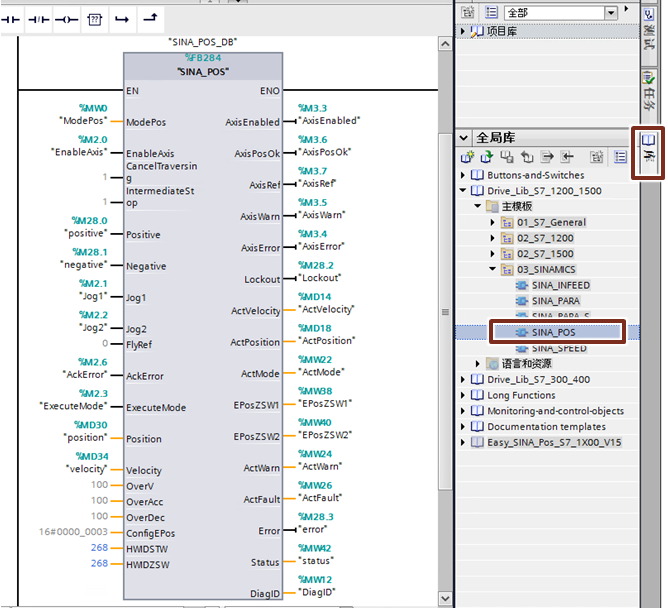

在OB1中将DriveLib_S7_1200_1500中的SINA_POS(FB284)功能块拖拽到编程网络中(此功能块只能与报文111配合使用)，进行位置控制。

注意：功能块参数HWIDSTW及HWIDZSW的赋值请参看下图:

5. FB284功能块输入输出块参数说明

输入参数:

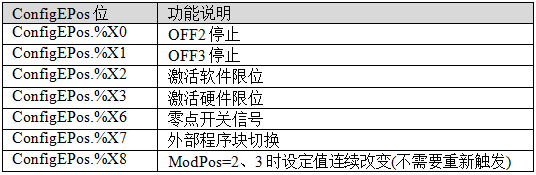

ConfigEPOS位的对应关系：

输出参数:

详细文档点击此处查看

方法三 使用西门子报文111和FB38002 (Easy_SINA_Pos)

V90 PN与PLC采用PROFINET RT通信方式并使用西门子报文111，V90 PN设置控制模式为"基本位置控制（EPOS）"。

1. PLC与V90 PN的项目配置与方法二中的步骤完全相同。

2. FB38002(Easy_SINA_Pos)是FB284（SINA_POS）的简化版，功能比FB284少一些，但是使用更加简便，可以通过如下链接下载库文件：

http://support.automation.siemens.com/WW/view/en/109747655

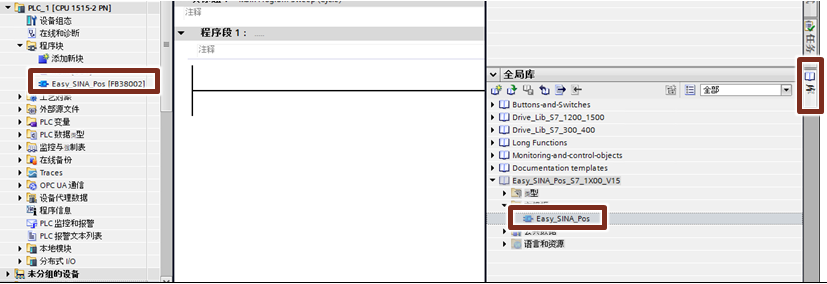

3.在TIA 博途中添加库文件，并将库中的Easy_SINA_Pos功能块拖拽到左侧"程序块"中

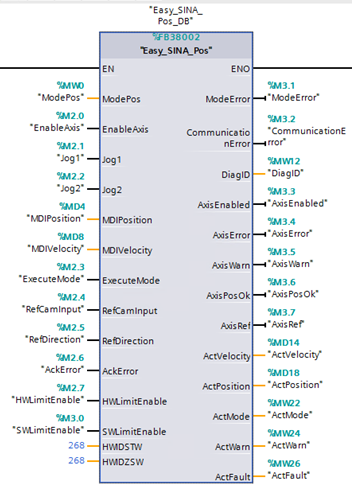

4.在OB1中调用Easy_SINA_Pos功能块，为功能块各参数添加变量：

注意：对功能块参数HWI DSTW及HWI DSZW的赋值可以通过点击参数，在下拉菜单中选择对应的西门子报文111选项。
也可以参看下图，在设备视图的报文属性中查询硬件标识符的数值：

5. FB38002功能块输入输出参数说明

详细文档点击此处查看

常问问题

S7-1500 可以控制几个V90 PN进行位置控制？

如果采用方法一对V90进行速度控制，需要使用TIA Selection Tool或SIZER软件进行配置，计算PLC的带轴能力。对于方法二及三，在不挂其他PROFINET设备下，最多可以控制64个V90 PN。
