PM/PP输出的区别

故障安全输出模块内部采用了冗余设计,使用两个处理器控制一个输出操作,可以分为PM方式(6ES7 136-6DB00-0CA0)和PP方式(6ES7136-6DC00-0CA0)。

PM开关输出

PM开关输出:指在输出通道的P侧和M侧都具有一个控制开关,两个开关根据输出地址状态同时接通或关断,如下所示。

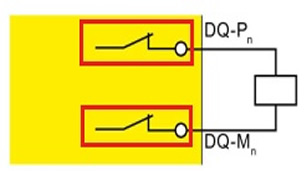

图1 PM输出示意

PM输出的模块在通道的P,M都进行控制,因此在连接负载时通道输出端子到负载的两根接线一定要对应,M端不能与其他通道进行并联。

同时,也可以将通道P、M各控制一个负载,具体接线如下所示:

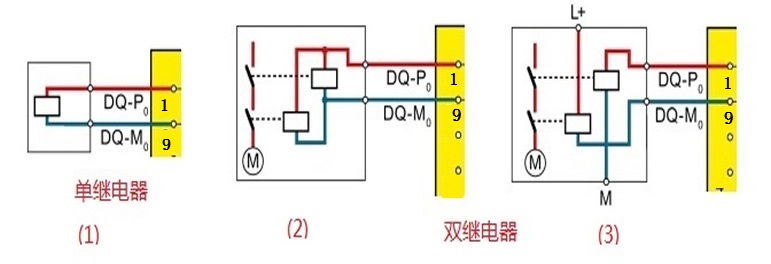

图2 PM输出模块的接线方式

使用上述接线方式连接合格的执行器负载,PM输出最高可以达到SIL3/Cat.4/PLe,具体请参考模块技术手册。

PP开关输出

PP开关输出:指在输出通道的P侧具有2个串联的控制开关,而M侧无控制开关,如下所示。

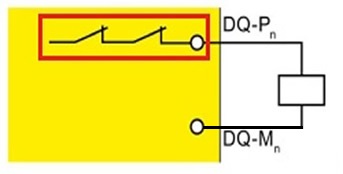

图3 PP输出示意

与PM输出模块不同,PP输出模块的通道M端可以不接到回本模块上的M端子。

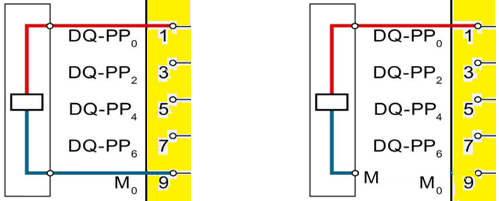

图4 PP输出接单个负载

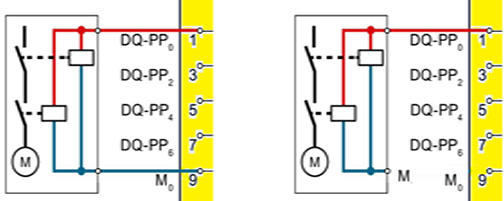

图5 PP输出接并联负载

连接合格的执行器负载,PP输出模块最高可以达到SIL3/Cat.4/PLe,具体接线方式请参考模块技术手册。
