S7-1200 V4.5 版本支持的协议以及最大连接资源
S7-1200 CPU (V4.5 版本) 的 PROFINET 通信口主要支持以下通信协议及服务:
- Profinet IO
- PG 通信(编程调试)
- HMI 通信
- S7 通信
- 开放式用户通信
- TCP
- ISO on TCP
- UDP
- Modbus TCP
- Email
- 安全开放式用户通信
- Web 服务器
- OPC UA服务器
如表1所示,分配给每个类别的预留连接资源数为固定值,无法更改这些值。
|
编程PG通信 |
HMI通信 |
S7通信 |
开放式用户通信 |
Web服务器 |
动态资源 |
预留连接资源数量 |
4(保证支持1个PG) |
12(保证支持4个HMI) |
8 |
8 |
2 |
34 |
表 1 连接资源
通过动态资源可以增加每类通信资源个数,但是每类通信有最大资源占用数,如表 2 所示。
|
编程 PG 通信 |
HMI 通信 |
S7 通信 |
开放式用户通信 |
Web 服务器 |
OPC UA |
可以使用的最大连接资源数量 |
4(保证支持 1 个 PG) |
18 |
14 |
14 |
30 |
10 |
可以使用的动态资源数量(最大-预留) |
0 |
6 |
6 |
6 |
28 |
10 |
表 2 最大连接资源使用
S7-1200 V4.0-V4.4 版本支持的协议以及最大连接资源
S7-1200 CPU (V4.0-V4.4版本) 的PROFINET 通信口主要支持以下通信协议及服务:
- Profinet IO
- PG 通信(编程调试)
- HMI 通信
- S7 通信
- 开放式用户通信
- TCP
- ISO on TCP
- UDP
- Modbus TCP
- Email
- 安全开放式用户通信(V4.3开始)
- Web 服务器
- OPC UA服务器(V4.4开始)
如表 3 所示,分配给每个类别的预留连接资源数为固定值,无法更改这些值。 通过动态资源可以增加每类通信资源个数。
|
编程PG通信 |
HMI通信 |
S7通信 |
开放式用户通信 |
Web服务器 |
动态资源 |
预留连接资源数量 |
4(保证支持1个PG) |
12(保证支持4个HMI) |
8 |
8 |
30(保证支持3个浏览器客户端) |
6 |
表 3 连接资源
注意:OPC UA通信使用动态资源,最多建立5个连接使用5个动态资源。
S7-1200 V4版本以下支持的协议以及最大连接资源
支持的协议和最大的连接资源
S7-1200 CPU (V4版本以下)的PROFINET 通信口主要支持以下通信协议及服务
- Profinet IO 控制器 (V2.0开始)
- PG 通信(编程调试)
- HMI 通信
- S7 通信
- 开放式用户通信
- TCP
- ISO on TCP
- UDP(V2.0开始)
- Modbus TCP
- Email
- Web 服务器(V2.0开始)
固件版本 V3 支持的协议和最大的连接资源:
- 3个连接用于触摸屏(其中最多2个精智面板)
- 1个连接用于编程设备(PG)与 CPU 的通信
- 8个连接用于Open IE (TCP, ISO on TCP, UDP)的编程通信,使用T-block 指令来实现
- 3个连接用于S7 通信的服务器端连接,可以实现与其他S7客户端的S7 通信
- 8个连接用于S7 通信的客户端连接,可以实现与其他S7服务器的S7 通信
连接数是固定不变的,不能自定义。
作为Profinet IO控制器,最多与16个IO设备通信,最多具有256个子模块。
注意:建立被动的TCP 、ISO on TCP 和UDP的连接时,建议使用端口范围: 2000~5000。一些端口号和TSAP 号是受到限制不能被使用的。 下列端口号和TSAP号不能使用:
- ISO TSAP (passive): 01.00, 01.01, 02.00, 02.01, 03.00, 03.01
- TCP/UDP port (passive): 20, 21, 25, 80, 102, 135, 161, 34962 … 34964, 53, 80, 162, 443, 520, 9001

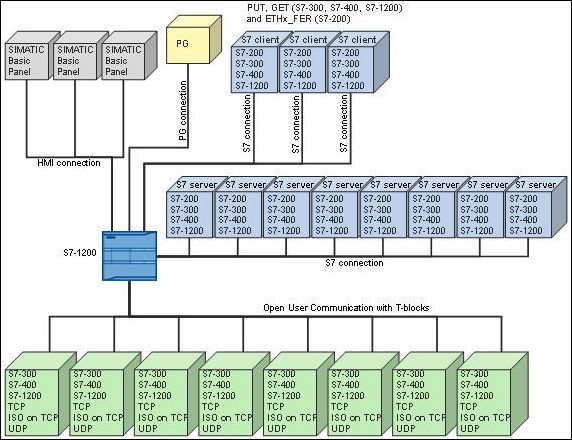

固件版本 V2 支持的协议和最大的连接资源:
- 3个连接用于触摸屏(其中最多2个精智面板)
- 1个连接用于编程设备(PG)与 CPU 的通信
- 8个连接用于Open IE ( TCP, ISO on TCP, UDP) 的编程通信,使用T-block 指令来实现
- 3个连接用于S7 通信的服务器端连接,可以实现与其他S7客户端的S7 通信
- 8个连接用于S7 通信的客户端连接,可以实现与其他S7服务器的S7 通信
连接数是固定不变的,不能自定义。
作为Profinet IO控制器,最多与8个IO设备通信,最多具有128个子模块(如果通过Profibus DP配置了不超过8个DP从站)。
图1 V2连接资源

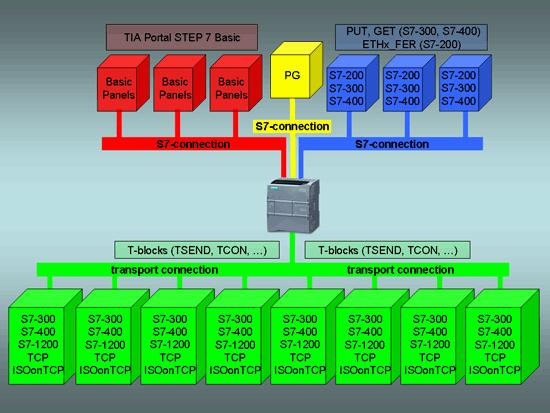

固件版本 V1 支持的协议和最大的连接资源:
- 3个连接用于触摸屏
- 1个连接用于编程设备(PG)与 CPU 的通信
- 8个连接用于Open IE ( TCP, ISO on TCP) 的编程通信,使用T-block 指令来实现
- 3个连接用于S7 通信的服务器端连接,可以实现与与其他S7客户端的S7 通信
V1 连接资源
