注意：可以使用工艺对象对 PID_Temp 进行组态和调试，下面通过一个例子说明组态和调试过程。

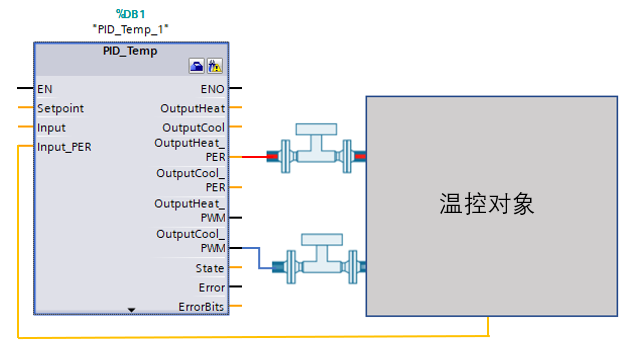

这是一个针对某种物质的温度调节系统，通过一个加热阀和一个冷却阀来调节温度，加热阀采用模拟量控制的比例阀，冷却阀采用数字量输出控制的开关阀，如图 1 所示。
注意：
S7-1200 PID 功能不支持仿真功能。只能通过真实 CPU 组态下载程序。
图 1. PID_Temp 温度调节系统
使用 PID 功能，需要在循环中断 OB 中调用 PID_Temp 指令，所以要先添加循环中断 OB。在循环中断 OB 的属性中，可以修改其循环时间，如图 2 所示。
图 2. 添加循环中断后在属性界面修改其循环时间
注意：为保证以恒定的时间间隔执行 PID 指令，必须在循环中断 OB 中调用。
在“指令 > 工艺 > PID 控制 > Compact PID”下，将 PID_Temp 指令添加至循环中断 OB，如图 3 所示。
图 3. 在循环中断 OB 中添加 PID_Temp 指令
当添加完 PID_Temp 指令后，在项目树 > 工艺对象文件夹中，会自动关联出对应背景 DB 的工艺对象，如图 4 所示的 PID_Temp_1[DB1]，包含组态和调试功能。
图 4. 工艺对象中关联生成 PID_Temp
使用 PID 控制器前，需要对其进行组态设置。双击工艺对象下的组态进入组态界面，分为基本设置、过程值设置、输出设置以及高级设置等部分，如图 5 所示。
图 5. PID_Temp 组态界面
1、基本设置--控制器类型
设置控制器类型，如图 6 所示。
a. 为设定值、过程值选择物理量和测量单位。设定值和过程值将以该测量单位显示。
b. 要在 CPU 重启后切换到“模式”（Mode） 参数中保存的工作模式，请勾选“在 CPU 重启后激活模式”。
图 6. 设置控制器类型
本例子中物理量选择温度，单位选择 ℃。
2、基本设置--设置 Input/Output 参数
选择 PID 过程值和输出值的方式，如图 7 所示。
如果过程值与模拟量输入值成正比，则可以选择 Input_PER， PID_Temp 会将该模拟量输入值标定为过程值的物理量。
如果程序里已经把模拟量输入值标定到过程值，或者由于过程值与模拟量输入值并不成正比，需要编写处理程序进行转换，则选择 Input。
本例中采用直接使用模拟量输入，选择 Input_PER。
图 7. 选择 Input/Output
PID_Temp 提供以下形式的输出值。 根据执行器的类型选择要使用的输出值，参考图 7 所示蓝框与紫框。
加热输出值（REAL形式）：如果需要通过用户程序来处理加热的输出值，例如，由于执行器响应为非线性等原因。
模拟量加热输出值： 通过模拟量输出触发加热执行器，并使用连续信号（如 0...10V、4...20 mA）控制加热执行器。
脉宽调制加热输出值： 通过数字量输出控制加热执行器。 脉宽调制可生成不同的 ON 和 OFF 时间。
制冷输出值（REAL形式）：如果需要通过用户程序来处理制冷的输出值，例如，由于执行器响应为非线性等原因。
模拟量制冷输出值： 通过模拟量输出触发制冷执行器，并使用连续信号（如 0...10V、4...20 mA）控制制冷执行器。
脉宽调制制冷输出值： 通过数字量输出控制制冷执行器。 脉宽调制可生成不同的 ON 和 OFF 时间。
本例加热选择 OutputHeat_PER，制冷选择 OutputCool_PWM。
如果需要制冷输出，则选择“激活制冷”，参考图 7 所示绿框。
选择“激活制冷”时，PID 算法的输出值 （PidOutputSum） 将在标定后在加热输出中输出。
不选“激活制冷”时，PID 算法的正输出值 （PidOutputSum） 将在标定后在加热输出中输出。 PID 算法的负输出值则在标定后在制冷输出中输出。
本例中需要用到制冷输出，所以选中"激活制冷"。
2、基本设置--级联
级联设置用于做 PID 串级控制，如图 8 所示，具体设置方法参见链接。
本例中不做级联设置。
图 8. 设置级联
1、过程值设置--过程值限值
为过程值指定绝对上限和绝对下限，作为受控系统的限值，如图 9 所示。必须满足过程值下限<过程值上限。如果过程值超出限值，就会出现错误 （ErrorBits = 00000001H）。
图 9. 设置过程值限值
本例中假设过程值的绝对上限是120°，绝对下限是0°。
2、过程值设置--过程值标定
设置过程值标定，如图 10 所示。
a. 当且仅当在 Input/Output 中输入选择为 “Input_PER” 时，才可组态过程值标定。
b. 如果过程值与模拟量输入值成正比，则将使用上下限值对来标定 Input_PER。
c. 必须满足范围的下限<上限。
图 10. 进行过程值标定
假设模拟量采用 0-10V 的输入信号，对应 0-200℃ 的量程，那么 Input_PER 的下限和上限分别是 0 和 27648，标定的过程值下限和上限分别是 0℃ 和 200℃。
1、输出设置--输出的基本设置
1）加热/制冷
在基本设置中激活制冷时，此处参数才可进行设置。该参数用于设置制冷 PID 参数的计算方式，有两种方式，如图 11 所示。
图 11. 制冷参数方式设置
本例中选择切换加热/制冷的 PID 参数方式。
2）对错误的响应
可以预先设置错误响应时 PID 的输出状态，以便在发生错误时，控制器在大多数情况下均可保持激活状态，如图 12 所示。
图 12. 对错误的响应
对错误的响应中，PidOutputSum 设置可以有三个选项：
选择不同的错误响应方式，出现不同的错误时，PID指令的行为不尽相同，如表 1 所示。
| ErrorBits （DW#16#...） | 非活动 | 错误待定时的当前值 | 错误未决时的替代输出值 |
|---|---|---|---|
| 00000001 | 对于所有错误，PID 均输出 0.0，Error = 1，会切换到 "未激活"模式（State = 0）。 当错误离开后，可通过 Reset 的下降沿或者 ModeActive 的上升沿来切换工作模式。 |
|
|
| 00000800 | |||
| 00040000 | |||
| 08000000 | |||
| 00000002 |
|
|
|
| 00000200 | |||
| 00000400 | |||
| 00001000 | |||
| 00000004 | 在调节过程中出现错误时，PID_Temp 取消调节模式，直接切换到 Mode 参数中保存的工作模式运行。 |
||
| 00000008 | |||
| 00000010 | |||
| 00000040 | |||
| 00000100 | |||
| 00200000 | |||
| 00400000 | |||
| 00800000 | |||
| 01000000 | |||
| 02000000 | |||
| 04000000 | |||
| 00000020 | 精确调节期间无法再启动预调节，则 PID_Temp 的 Error = 1、State 保持不变，即保持在精确调节模式。 |
||
| 00010000 | 如果是在手动模式下发生错误，则输出组态的替换输出值。Error = 1、State 保持不变。在 ManualValue 中指定一个有效值后，PID_Temp 会立即将其用作 PID 输出值。 |
||
| 00020000 | 如果是在手动模式下同时发生手动值无效（10000H）、替换输出值无效（20000H），则输出输出值下限。 |
自动模式下发生错误需要输出替代值时，如果替代输出值无效则 PID_Temp 切换到"带错误监视的替代输出值"模式（State = 5），并输出输出值的下限。错误离开后 PID_Temp 切换回自动模式。 |
|
表 1. 错误响应方式
如果控制器频繁报错，建议检查 Errorbits 参数并消除错误。
2、输出值限值和标定
这里是用于输出值的标定和上下限值设置，如图 13 所示。
PID_Temp 根据 PID 算法对偏差进行计算，得出 PID 输出值 （PidOutputSum），然后将 PID 输出值 （PidOutputSum）标定到加热和制冷的各个形式的输出值（OutputHeat， OutputHeat_PER， OutputHeat_PWM， OutputCool， OutputCool_PER， OutputCool_PWM）。
图 13. 设置输出值限值和标定
如果禁用制冷，PID 输出值将限制在 PID 加热输出值的上下限之间，如图 14 所示。
图 14. 禁用制冷方式的输出值限制

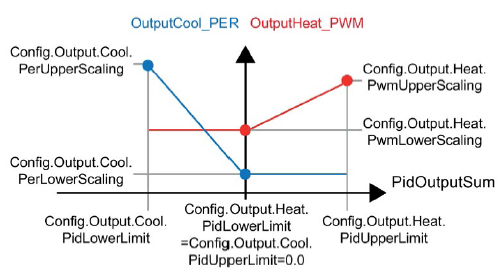

如果激活制冷，PID 输出值将限制在 PID 制冷输出值的下限和 PID 加热输出值的上限之间，如图 15 所示。
图 15. 激活制冷方式的输出值限制

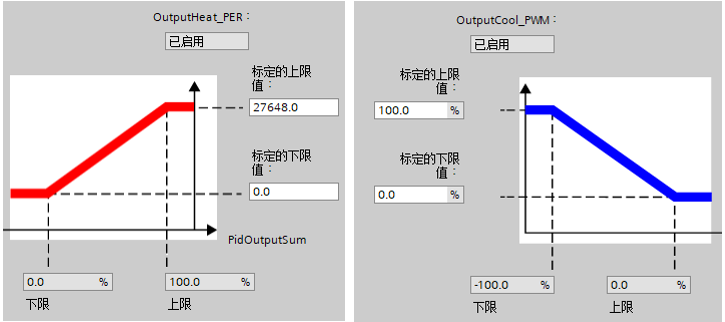

本例中假设通过 0-10V 的电压信号控制加热阀，那么标定如图 16 所示。其中，图 16 左边部分在输出限值和标定 > OutputperHeat_PER/OutputperCool_PER 中设置；图 16 右边部分在输出限值和标定 > OutputperHeat_PWM/OutputperCool_PWM 中设置。
图 16. 本例输出值标定
1、高级设置--过程值监视
在“过程值监视”（Process value monitoring） 组态窗口中，组态过程值的警告上限和下限，如图 17 所示。
a. 过程值的警告限值范围需要在过程值限值范围之内。
b. 如果过程值高于警告上限，则输出参数 InputWarning_H = TRUE。
c. 如果过程值低于警告下限，则输出参数 InputWarning_L = TRUE。
图 17. 过程监控值设置
如果过程值超过过程值限值，PID 输出报错。
下面举例说明 PID_Temp 对于分别超出过程值限制范围和警告范围的响应方式。
假设限制范围如下：
PID_Temp 将按表 2 方式响应：
| 过程值 | InputWarning_H | InputWarning_L | Error | ErrorBits |
|---|---|---|---|---|
| > 98 °C | TRUE | FALSE | TRUE | 00000001H |
| ≤ 98° C 且 > 90° C | TRUE | FALSE | FALSE | 00000000H |
| ≤ 90° C 且 ≥ 10° C | FALSE | FALSE | FALSE | 00000000H |
| < 10° C 且 ≥ 0° C | FALSE | TRUE | FALSE | 00000000H |
| < 0° C | FALSE | TRUE | TRUE | 00000001H |
表 2. 报警
2、高级设置-- PWM 限制
PID 输出值 PidOutputSum 在标定后通过脉宽调制转换成脉冲串在 OutputHeat_PWM 或 OutputCool_PWM 输出参数中输出。
"PID 算法的采样时间"是两次计算 PID 输出值之间的时间。该采样时间用作脉宽调制的周期。
PID_Temp 采样时间是调用 PID_Temp 指令的循环中断 OB 的循环时间。
脉冲持续时间与 PID 输出值成比例并且是 PID_Temp 采样时间的整数倍。
PWM 输出信号的精度由脉宽调制的周期与 PID_Temp 采样时间的比率决定。
PWM 输出原理如图 18 所示：
① PID_Temp 采样时间 = 100 ms
② 加热的 PID 算法采样时间 = 1000 ms
③ 脉冲持续时间 = 300 ms （前 3 个 PID_Temp 采样时间 OutputHeat_PWM 输出 “TRUE”）
④ 中断时间 = 700 ms （后 7 个 PID_Temp 采样时间 OutputHeat_PWM 输出 “FALSE”）
图 18. PID_Temp 的 PWM 输出原理
为最大程度地减小工作频率并节省执行器，可以分别为加热和制冷设置最短开/关时间，如图 19 所示。
图 19. 设置 PWM 限制
如果已在基本设置中选择 OutputHeat/OutputCool 或 OutputHeat_PER/OutputCool_PER 作为输出，最短开启时间和最短关闭时间将不起作用，并且也无法更改这两个时间。
脉冲持续或中断时间不会小于最短开关时间。
在当前 PID 算法采样周期中，因小于最短接通时间未能输出脉冲的，会在下一个 PID 算法采样周期中累加和补偿由此引起的误差。
例如：PID_Temp 采样时间 = 100ms；PID 算法采样时间 = 1000ms；最短开启时间 = 200 ms（即已组态的最小接通脉冲为 PID_Temp 的 20%），若此时 PID 输出恒定为 15%。
则在第一个周期内不输出脉冲。在第二个周期内，将第一个周期内未输出的脉冲累加到第二个周期的脉冲，依次输出。如图 20 所示。
① PID_Temp 采样时间
② 加热的 PID 算法采样时间
⑤ 最短接通时间
图 20. PWM 最小开/关时间影响示例图
如果使用 OutputHeat_PWM 或 OutputCool_PWM 时， PID 算法采样时间作为脉宽调制的周期时间过大，则可在 Config.Output.Heat.PwmPeriode 或 Config.Output.Cool.PwmPeriode 参数中定义存在偏差的稍短周期时间来改善过程值的平滑度，如图 21 所示。
如果 PID 算法的采样时间不是 PwmPeriode 的整数倍，则在 PID 算法采样时间内 PWM 的最后一个周期都将相应延长。
① PID_Temp 采样时间 = 100.0 ms（调用循环中断 OB 的周期时间，CycleTime.Value 变量）
② PID 算法采样时间 = 2000.0 ms（Retain.CtrlParams.Heat.Cycle 变量）
③ 加热的 PWM 时间 = 600.0 ms（Config.Output.Heat.PwmPeriode 变量）
图 21. PwmPeriode 参数原理
3、高级设置--手动输入 PID 参数
在 PID Temp 组态界面可以手动修改 PID 参数，如图 22 所示。通过此处修改的参数对应工艺对象背景数据块 > Static > Retain > CtrlParams 中的 PID 参数。
通过组态界面离线方式修改的是参数的起始值，需要重新下载并重启 PLC 才生效。建议通过在线方式进行操作，详见常见问题 “如何修改 PID 参数的实际值？”。
图 22. PID 组态高级设置_手动输入 PID 参数
PID 基本参数说明详见前面指令介绍部分，温度控制相关参数死区宽度和控制区宽度说明如下。
1）死区宽度
如果过程值受到噪声影响，则噪声也会对输出值产生影响。为了减少输出值不必要的波动，可以设置死区。
如果已在基本设置中禁用了制冷，或使用了制冷系数，则死区对称地位于"设定值 - 死区宽度（加热）"和"设定值 + 死区宽度（加热）"之间，如图 23 所示。
当 -死区宽度（加热） <= Setpoint-Input <= 死区宽度（加热），则经过死区计算后的偏差值 = 0。
图 23. 禁用制冷或使用制冷系数方式的死区范围
如果已在基本设置中激活了制冷，并且在输出设置中将 PID 参数切换选作加热/制冷方法，则死区位于"设定值 - 死区宽度（加热）"和"设定值 + 死区宽度（制冷）"之间，如图 24 所示。
当 -死区宽度（制冷） <= Setpoint-Input <= 死区宽度（加热），则经过死区计算后的偏差值 = 0。
图 24. 激活制冷并采用切换加热/制冷的 PID 参数方式的死区范围
注意：
2）控制区宽度
温度控制系统是一个有明显滞后特性的对象，这给实际的调节过程带来了很多的问题，最显著的问题就是在过程值偏离设定值较大时，调节过程过于缓慢，而在接近设定值时又容易出现较大的超调。针对这种情况，可以采用控制区功能加以改善。
如果已在基本设置中禁用了制冷，或使用了制冷系数，则控制区对称地位于"设定值 - 控制区宽度（加热）"和"设定值 + 控制区宽度（加热）"之间，如图 25 所示。
当禁用制冷时：
如果 Input > Setpoint + 控制区宽度（加热），则 PidOutputSum = 加热输出值下限
如果 Input < Setpoint - 控制区宽度（加热），则 PidOutputSum = 加热输出值上限
如果 Setpoint - 控制区宽度（加热）<= Input <= Setpoint + 控制区宽度（加热）,则 PidOutputSum 根据 PID 算法正常计算
当激活制冷并使用制冷系数时：
如果 Input > Setpoint + 控制区宽度（加热），则 PidOutputSum = 制冷输出值下限
如果 Input < Setpoint - 控制区宽度（加热），则 PidOutputSum = 加热输出值上限
如果 Setpoint - 控制区宽度（加热）<= Input <= Setpoint + 控制区宽度（加热）,则 PidOutputSum 根据 PID 算法正常计算
图 25. 禁用制冷或使用制冷系数方式的控制区
如果已在基本设置中激活了制冷，并且在输出设置中选择切换加热/制冷的 PID 参数，则控制区位于"设定值 - 控制区宽度（加热）"和"设定值 + 控制区宽度（制冷）"之间，如图 26 所示。
如果 Input > Setpoint + 控制区宽度（制冷），则 PidOutputSum = 制冷输出值下限
如果 Input < Setpoint - 控制区宽度（加热），则 PidOutputSum = 加热输出值上限
如果 Setpoint - 控制区宽度（加热）<= Input <= Setpoint + 控制区宽度（制冷）,则 PidOutputSum 根据 PID 算法正常计算
图 26. 激活制冷并采用切换加热/制冷的 PID 参数方式的控制区
注意：
4、高级设置--调节规则
调节规则用于选择自整定 PID 参数的结构，可分别指定适用于加热和制冷的调节规则，如图 27 所示。
图 27. 调节规则
