启动软件，软件界面包括 Portal 视图和项目视图，两个界面中都可以新建项目。 TIA Portal STEP 7 软件向用户提供了非常简便、灵活的项目创建、编辑和下载方式。用户不需要购买专用编程电缆，仅使用以太网卡和以太网线即可实现对 S7-1200 CPU 的监控和下载。
以 TIA PORTAL V14SP1 为例，在桌面中双击图标启动软件，软件界面包括 Portal 视图和项目视图，两个界面中都可以新建项目。

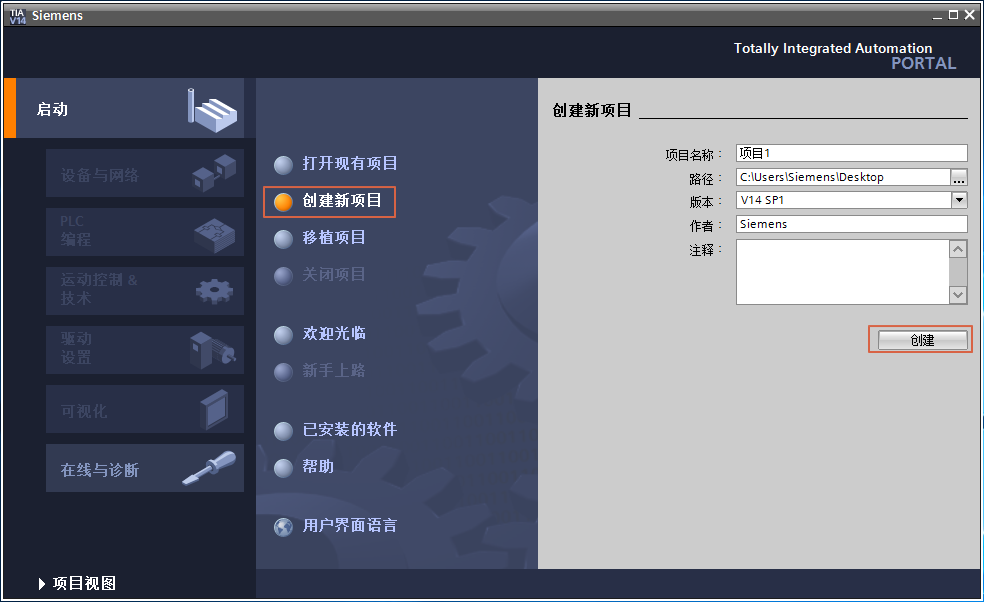

在 Portal 视图中，单击“创建新项目”，并输入项目名称，路径和作者等信息，然后点击“创建”即可生成新项目，如图 1 所示。
图 1.创建新项目

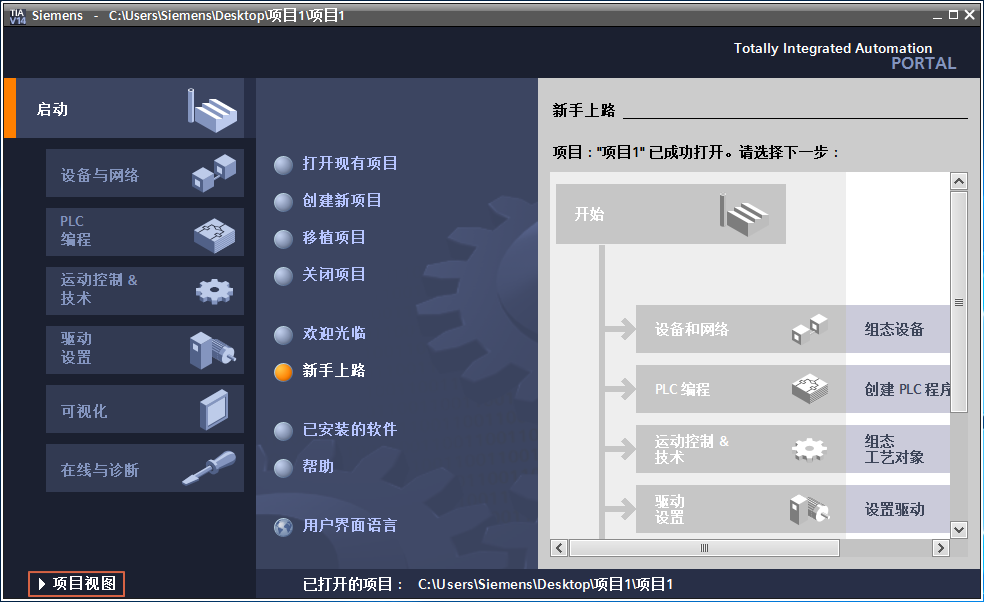

之后用户需要切换到项目视图，即点击“项目视图”，如图 2 所示，
图 2.切换到项目视图
用户创建 S7-1200 项目有两种办法：手动组态和在线上载。
一、手动组态
手动组态通常在已知所有产品的完整订货号的情况下采用，这种方式的优点是可以完全离线进行设备组态，组态过程中不需要设备在线。
1、添加 PLCS7-1200 自动化系统需要对各硬件进行组态、参数配置和通信互连。项目中的组态要与实际系统一致，系统启动时 CPU 会自动监测软件的预设组态与系统的实际组态是否一致，如果不一致会报错，此时 CPU 能否启动取决于启动设置。
下面介绍在项目视图中如何进行项目硬件组态。进入项目视图，在左侧的项目树中，单击“添加新设备”，如图 3 所示，随即弹出添加新设备对话框，如图 4 所示。在该对话框中选择与实际系统完全匹配的设备即可。
图 3.选择新设备

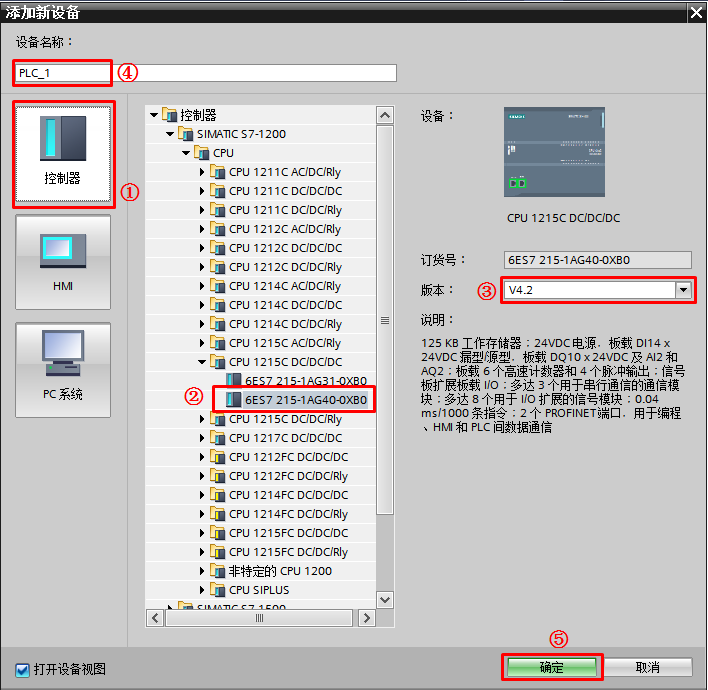

图 4.选择新设备
①选择“控制器”；
②选择 S7-1200 CPU 的型号；
③选择 CPU 的版本；
④设置设备名称；
⑤点击“确定”完成新设备添加。
从 V4.5 版本开始，添加完成设备后会弹出 PLC 安全设置对话框，详细介绍请参见 PLC 安全向导设置。
在添加完成新设备后，与该新设备匹配的机架也会随之生成。所有通信模块都要配置在 S7-1200 CPU 左侧，而所有信号模块都要配置在 CPU 的右侧，在 CPU 本体上可以配置一个扩展板。配置方法如图 5 所示。
在硬件配置过程中，TIA 博途会自动检查模块的正确性。在硬件目录下选择模板后，则机架中允许配置该模块的槽位边框变为蓝色，不允许配置该模块的槽位边框无变化。
如果需要更换已经组态的模块，可以直接选中该模块，在鼠标右键菜单中选择“更改设备类型”命令，然后在弹出的菜单中选择新的模块。

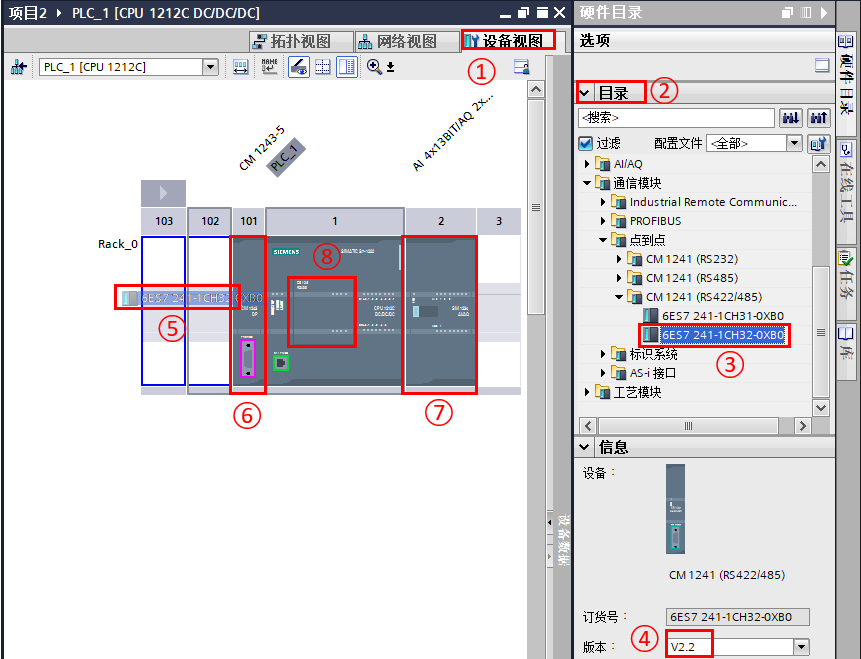

图 5.硬件配置步骤
①单击打开设备视图；
②打开硬件目录；
③选择要配置的模板；
④选择模板的正确版本号；
⑤拖拽到机架上相应的槽位；
⑥通信模块配置在 CPU 的左侧槽位；
⑦IO 及工艺模板配置在 CPU 的右侧槽位；
⑧信号板，通信板及电池板，则配置在 CPU 的本体上（仅能配置 1 个）。
S7-1200 系列模块的连接特点是：
二、自动检测上载硬件信息
参见链接

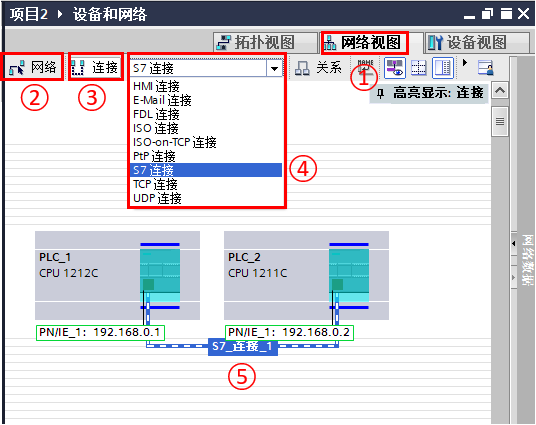

组态好 PLC 硬件后，可以在网络视图中组态PROFIBUS ，PROFINET网络，创建以太网的S7连接或HMI连接等，如图 6 所示。
图 6. 网络组态步骤
①单击打开“网络视图”；
②以图形方式将接口进行联网；
③单击选择“连接”；
④选中 CPU 后，在这里选择要创建的连接类型；
⑤以拖拽的方式建立连接，视图会出现一个轨道连接，表示连接已经创建。
注意： 网络视图的以太网连接中虽然有多种连接选项，但对于 S7-1200 PLC V4.4 及其之前只能在此创建 S7 或 HMI 连接。从 V4.5 开始 TCP、UDP、ISO-on-TCP 可以在此创建连接，方法参见链接。
设备配置完成后，用户可继续根据自动化任务设计用户程序。用户可以在 CPU 中添加：

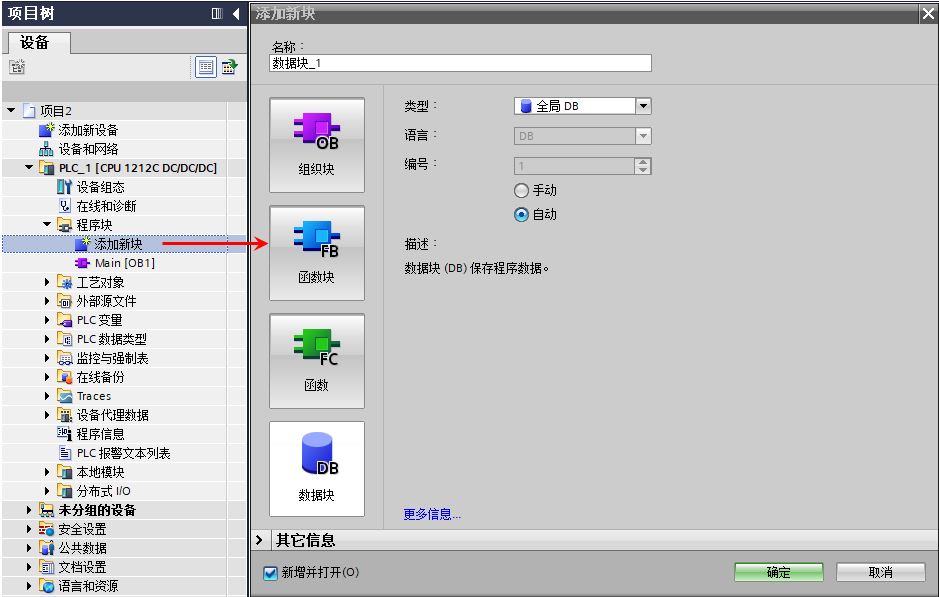

用户点击左侧的项目树中的“添加新块”即可打开添加新块的窗口，如下图 7 所示：
图 7. 添加新程序块

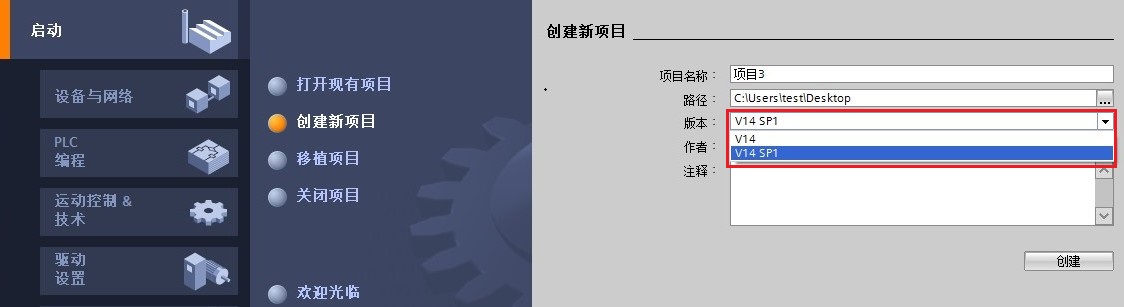

使用 STEP 7 V14 SP1 软件能在创建新项目时选择项目版本为 V14 或者 V14 SP1，如图 8 所示。
创建后， STEP 7 V14 SP1 与 STEP7 V14 项目使用相同的后缀名.ap14。
图 8. STEP 7 V14 SP1 创建新项目
