S7-1200 模拟量模块的输入/输出阻抗指标是多少?
答:详情可见《 S7-1200 系统手册 》的附录A 。
CPU 模拟量输入阻抗:
信号模板模拟量输入阻抗:
信号模板及信号板模拟量输出阻抗:
S7-1200 模拟量模块的输入/输出信号传输距离?
答:模拟量模块的输入/输出信号传输距离,从接线方面考虑,使用双绞屏蔽电缆最大可以连接 100 m 的长度, 还要考虑现场电磁干扰等现实状况。一般电压信号易受现场干扰且长距离传输也会造成信号的衰减,建议尽量近距离传输;电流信号相比电压信号抗干扰能力好些, 相对电压信号传输距离可适当加长。
S7-1200 模拟量模块的输入过冲及溢出数值分别是多少?
对于电压测量范围,S7-1200 模拟量模块的电压输入值与模块通道显示数值对应关系如下表 1 所示:
过冲范围为 27649至32511;下冲范围为-27649至-32512
上溢范围为 32512至32767,下溢范围为 -32513至-32768
系统 | 电压测量范围 | |||||
十进制 | 十六进制 | ±10V | ±5V | ±2.5V | ±1.25V | |
32767 | 7FFF | 11.851V | 5.926V | 2.963V | 1.481V | 上溢 |
32512 | 7F00 | |||||
32511 | 7EFF | 11.759V | 5.879V | 2.940V | 1.470V | 过冲范围 |
27649 | 6C01 | |||||
27648 | 6C00 | 10V | 5V | 2.5V | 1.250V | 额定范围 |
20736 | 5100 | 7.5V | 3.75V | 1.875V | 0.938V | |
1 | 1 | 361.7μV | 180.8μV | 90.4μV | 45.2μV | |
0 | 0 | 0V | 0V | 0V | 0V | |
-1 | FFFF | |||||
-20736 | AF00 | -7.5V | -3.75V | -1.875V | -0.938V | |
-27648 | 9400 | -10V | -5V | -2.5V | -1.250V | |
-27649 | 93FF | 下冲范围 | ||||
-32512 | 8100 | -11.759V | -5.879V | -2.940V | -1.470V | |
-32513 | 80FF | 下溢 | ||||
-32768 | 8000 | -11.851V | -5.926V | -2.963V | -1.481V |
表 1 .SM1231 电压测量范围数值
对于电流测量范围,S7-1200 模拟量模块的电流输入值与模块通道显示数值对应关系如下表 2 所示:
过冲范围为 27649至32511;下冲范围为-1至-4864
上溢范围为 32512至32767,下溢范围为 -4865至-32768
注意:当开路时,模拟量模块通道显示数值是32767。
系统 | 电流测量范围 | |||
十进制 | 十六进制 | 0mA到20mA | 4mA到20mA | |
32767 | 7FFF | 23.70mA | 22.96mA | 上溢 |
32512 | 7F00 | |||
32511 | 7EFF | 23.52mA | 22.81mA | 过冲范围 |
27649 | 6C01 | |||
27648 | 6C00 | 20mA | 20mA | 额定范围 |
20736 | 5100 | 15mA | 16mA | |
1 | 1 | 723.4nA | 4mA+578.7nA | |
0 | 0 | 0mA | 4mA | |
-1 | FFFF | 下冲范围 | ||
-4864 | 8100 | -3.52mA | 1.185mA | |
-4865 | 80FF | 下溢 | ||
-32768 | 8000 |
表 2 .SM1231 电流测量范围数值
SM1231 模拟量输入模块未使用通道如何处理?
答:应将未使用的电压输入通道短路。使用导线短接通道的正负两个端子,例如短接 0 通道的 0+ 和 0- 端子;
应将未使用的电流输入通道设置在 0 至 20 mA 范围。
S7-1200 TC 信号阻抗指标是多少?
答:SM1231 TC 和 SB1231 TC 阻抗参数一样。
S7-1200 TC 信号传输距离?
答:SM1231 TC 和 SB1231 TC 信号传输距离参数一样。
SM1231 TC 模块未使用通道如何处理?
答:对于 SM1231 TC 模块未使用通道, 可以采用以下方法做处理:
方法一:对该通道短路。使用导线短接通道的正负两个端子,例如短接 0 通道的 0+ 和 0- 端子;
方法二:对该通道禁用。在模块的“属性-常规”,对测量类型选择“已禁用”。 如下图 1 所示组态:

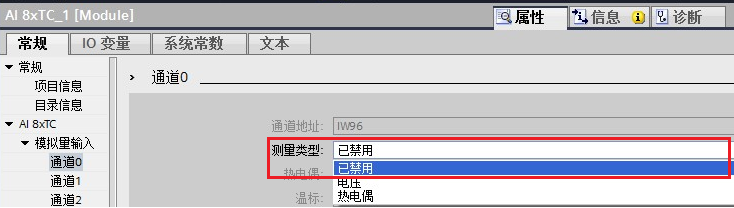

图 1. SM1231 TC 模块禁用未使用通道
注意:不能将所有通道都选择“已禁用”。
SM1231 TC 模块在通道测量类型选择“已禁用”或“热电偶”时,通道指示灯和数值分别是什么状态?
(1)通道测量类型“已禁用”:该通道的指示灯不亮,通道读数为最大值 32767;
(2)通道测量类型“热电偶”,未使能“启用断路诊断”,如下图 2 所示:当通道接线存在开路,通道读数为随机值;

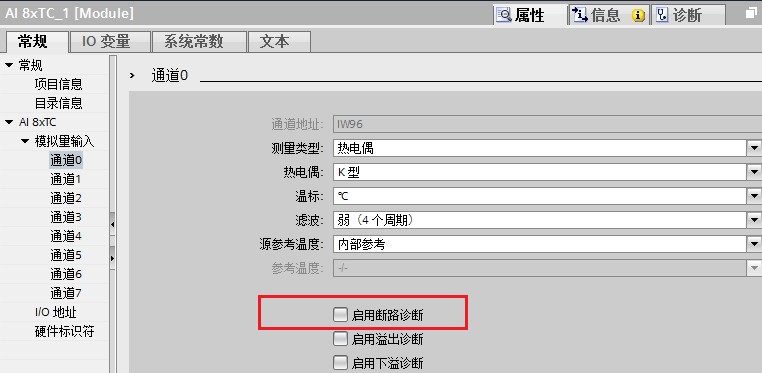

图 2.未使能“启用断路诊断”
(3)通道测量类型“热电偶”,使能“启用断路诊断”:当通道接线存在开路,此时模板 DIAG 指示灯红色闪烁,对应的通道的灯也红色闪烁, CPU ERROR 灯也红色闪烁; 同时诊断缓冲区报错“断路”,通道读数为最大值 32767;如下图 3, 图 4 所示:

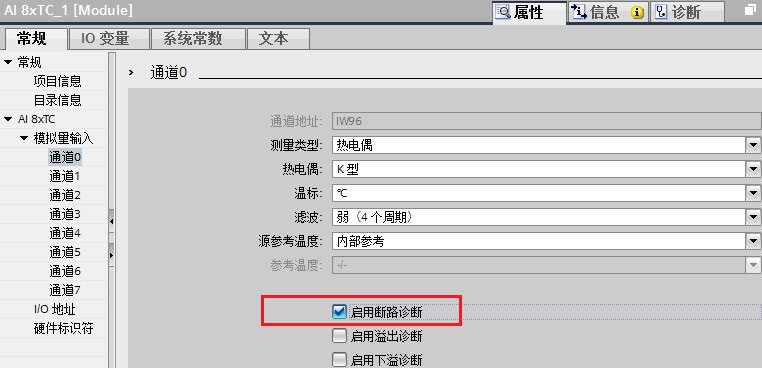

图 3.使能“启用断路诊断”

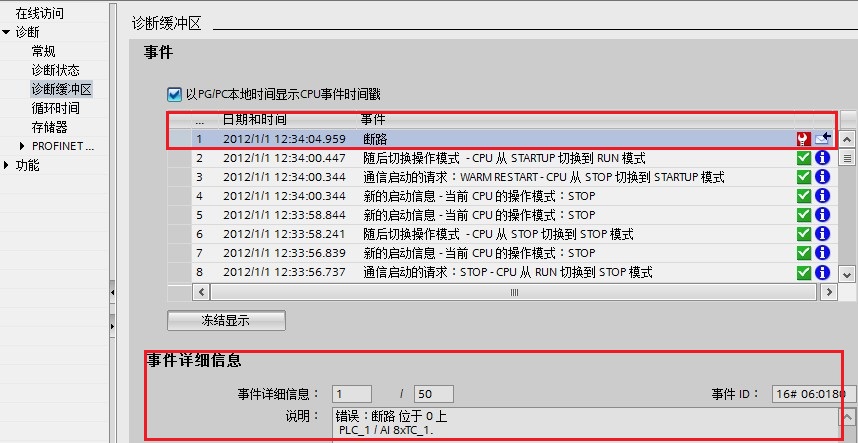

图 4.诊断缓冲区事件“断路”
(4)通道测量类型“热电偶”,通道短接,设为“内部参考”,则读到的数值/10为模板的内部温度值(例如:模块内部温度值为30.1℃, 读到数值为301);如下图 5,图 6 所示:

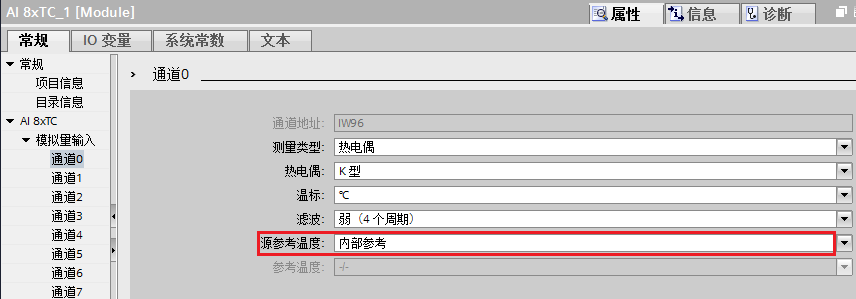

图 5.内部参考

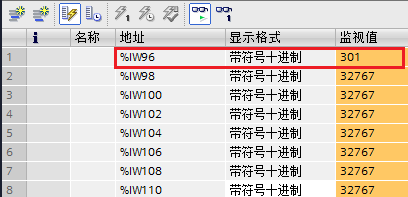

图 6. SM 1231 模块内部温度值
(5)通道测量类型“热电偶”,通道短接,设为“参数设置”,则读数为设定的温度值*10 (例如:50℃,读到数值为 500) ;如下图 7, 图 8 所示:

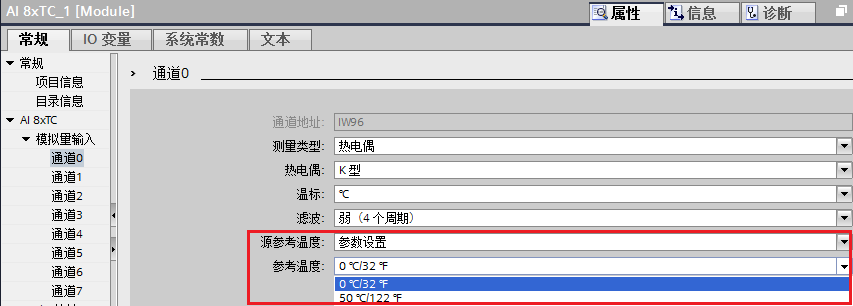

图 7. 参数设置和参考温度
图 8. 温度值读数
以上 5 种情况, 总结表格如下表 3 所示:
测量类型 | 源参考温度 | 启用断路诊断 | 通道接线 | 模块 DIAG 灯 | 通道指示灯 | 通道数值 |
已禁用 | - | - | 开路或短接 | 绿色亮 | 不亮 | 32767 |
热电偶 | 内部参考或参数设置 | 未使能 | 开路 | 绿色亮 | 绿色亮 | 随机值 |
热电偶 | 内部参考或参数设置 | 使能 | 开路 | 红色闪烁 | 红色闪烁 | 32767 |
热电偶 | 内部参考 | 未使能或使能 | 短接 | 绿色亮 | 绿色亮 | 通道读数值/10为模板的内部温度值 |
热电偶 | 参数设置 | 未使能或使能 | 短接 | 绿色亮 | 绿色亮 | 读数为设定的温度值*10 |
表 3. SM1231 TC 模块通道“已禁用”或“热电偶”,通道指示灯和数值状态
S7-1200 RTD 信号阻抗指标是多少?
答:SM1231 RTD 和 SB1231 RTD 阻抗参数一样。
S7-1200 RTD 信号传输距离?
答:SM1231 RTD 和 SB1231 RTD 信号传输距离参数一样。
SM1231 RTD 模块未使用通道如何处理?
对于 SM1231 RTD 模块未使用通道, 可以采用以下方法做处理:
方法一:对该通道短路(短接方法详见 RTD 信号模块接线);
方法二:对该通道禁用。在模块的“属性-常规”,对测量类型选择“已禁用”。 如下图 9 所示组态:

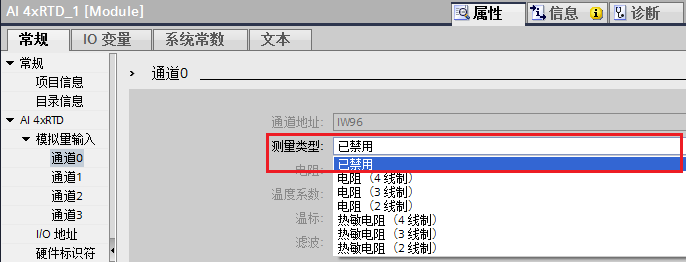

图 9.禁用 SM1231 RTD 模块未使用通道
注意:不能将所有通道都选择“已禁用”。
方法三:RTD 模块连接一个电阻(如 2 线制 RTD 连接,方法详见 RTD 信号模块接线)。
SM1231 RTD 模块在通道测量类型选择“已禁用”或“热敏电阻”时,通道指示灯和数值分别是什么状态?
同 SM1231 RTC 模块,SM1231 RTD 模块在通道测量类型选择“已禁用”或“热敏电阻”时,通道指示灯和数值分别是以下状态。如下表 4 所示:
测量类型 | 启用断路诊断 | 通道接线 | 模块 DIAG 灯 | 通道指示灯 | 通道数值 |
已禁用 | - | 开路或短接 | 绿色亮 | 不亮 | 32767 |
热敏电阻 | 未使能 | 开路 | 绿色亮 | 绿色亮 | 随机值 |
热敏电阻 | 使能 | 开路 | 红色闪烁 | 红色闪烁 | 32767 |
热敏电阻 | 未使能或使能 | 短接 | 绿色亮 | 绿色亮 | 通道读数值/10为模板的内部温度值 |
电阻 | 未使能或使能 | 短接 | 绿色亮 | 绿色亮 | 0 |
表 4. SM1231 RTD 模块通道“已禁用”或“热敏电阻”,通道指示灯和数值状态
SM1231 RTD 模块在通道测量类型选择“电阻”时,能测量哪些阻值的电阻?
能测量150/300/600欧。此时,额定上限数值为 27648。如下表 5 所示:
范围 | 低于范围最小值 | 额定范围下限 | 稳定范围上限 | 超出范围最大值 | 25℃时的额定范围精度 | -20℃到60℃时的额定范围精度 |
---|---|---|---|---|---|---|
150Ω | 不适用 | 0(0Ω) | 27648(150Ω) | 176.383Ω | ±0.05% | ±0.1% |
300Ω | 不适用 | 0(0Ω) | 27648(300Ω) | 352.767Ω | ±0.05% | ±0.1% |
600Ω | 不适用 | 0(0Ω) | 27648(600Ω) | 705.534Ω | ±0.05% | ±0.1% |
表 5. SM1231 RTD 模块测量的电阻范围
