SIMATIC S7-1200 PLC V4.0 简介

SIMATIC STEP7 Professional/Basic V13，或更高版本软件可以组态 V4.0 的 S7-1200 CPU。

S7-1200 以前固件版本 CPU 不可以将固件升级到 V4.0 版本。

SIMATIC S7-1200 PLC V4.0 的新功能

SIMATIC S7-1200 系列 CPU 固件版本 V4.0 进行了如下功能创新：

• 改进版 S7-1200 CPU，固件版本 V4.0
• 附加小型控制器 CPU 1217C
• IO-Link 主站模块 SM 1278

CPU V4.0 的创新

• 智能设备
  从固件版本 V4.0 开始，所有 SIMATIC S7-1200 CPU 也都可作为 PROFINET 智能设备，可实现：
  o 轻松连接 IO 控制器
  o IO 控制器之间的实时通信
  o 通过将计算负荷分配到智能设备，减轻 IO 控制器负荷
  o 通过在单独的 STEP 7 项目中处理子项目，项目处理变得简便

• 跟踪
  可快速排查编程错误，便于算法优化

• 配方
  通过配方管理，用户可制作 .csv 文件格式的配方数据，并可从控制器中导出配方数据

• 扩展访问保护
  现设有 4 个权限级别，增强了访问保护，防止未授权更改组态

• 通过网络更新固件
  除通过 Web 服务器外，现在也可通过 TIA 博途更新固件

• 全新组织块
  设有不同的优先级和报警

• “运行中加载”功能
  现在可最多支持 20 个块，在 RUN 模式下加载到目标系统。也可添加变量，更改现有数据块和函数块中的变量，在 RUN 模式下将变量加载到目标系统。

• 在移动设备上显示 Web 页面
  现在 Web 服务器支持在移动设备和 PC 上显示默认 Web 页面和用户自定义页面

• 高速计数器和脉冲输出的 I/O 分配任选
  输入和输出可任选分配到 HSC 和 PTO 以及 PWM。

CPU 1217C

• S7-1200 系列的最高性能型号，扩展了 CPU 产品线
• 特点：
  • PROFINET
    • 2 个端口
    • PROFINET 控制器
    • PROFINET 智能设备
  • 用户存储器容量增加
    • 125 KB 主存
    • 4 MB 装载存储器
    • 10 KB 非易失性数据

• 布尔运算速度：85 ns
• 集成输入和输出：
  • 2 路模拟量输入

  • 2 路模拟量输出

  • 14 路数字量输入
    • 10 路数字量输入，24 V DC

    • 4 路数字量输入，1.5 V DC 差分 (线驱动 I/O)
  • 10 路集成数字量输出

    • 6 路数字量输出，24 V DC

    • 4 路数字量输出，1.5 V DC 差分 (线驱动 I/O)
  • 6 个集成 HSC (高速计数器) – 最大 1 MHz

  • 4 个集成 PTO (脉冲串计数器)，用于同时控制 4 个步进电机 – 最大 1 MHz
• 实时时钟：电力续航 20 天 (典型)

• 温度范围：-20 ～ +60℃

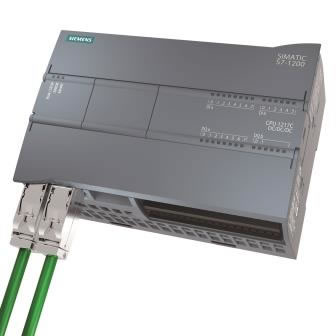

图1. CPU 1217C DC/DC/DC

IO-Link 主站模块 SM 1278

• IO-Link 主站，符合 IO-Link 规范 V1.1

• 4 通道串行通信

• 每个模块可连接 4 个 IO-Link 设备 (三线制) 或

• 连接 4 个标准 24 V DC 执行器

对于 SM 1278 4xIO-Link 主站，使用 PCT Tool V3.2 进行 IO-Link 组态

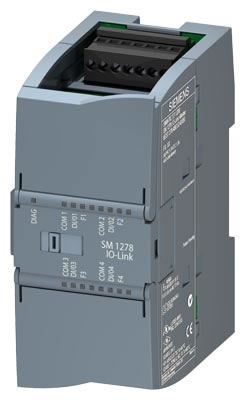

图2. SM 1278 4x IO-Link 主站

兼容性和必要组件

SIMATIC 存储卡

可选用 SIMATIC 存储卡来扩展 CPU 装载存储器，以装载应用软件或执行固件更新。

硬件和软件的兼容性

S7-1200 CPU V4.0 (备件) 与固件版本为 V3.0 的 S7-1200 不兼容。使用 STEP 7 Basic/Professional V13 及以上版本对项目编译后 (无错误)，针对固件版本 V3.0 创建的现有 S7-1200 项目可继续用于 CPU V4。
