实例2：本地端子控制（电位器调速），远程端子控制（4~20mA调速）

• 功能说明

本地：5号端子控制正转，模拟量输入1电位器调速（或0~10V）；
远程：5号端子控制正转，模拟量输入2 4~20mA调速；
切换：8号端子作为本地远程切换，8号端子断开时为本地控制，8号端子接通时为远程控制。

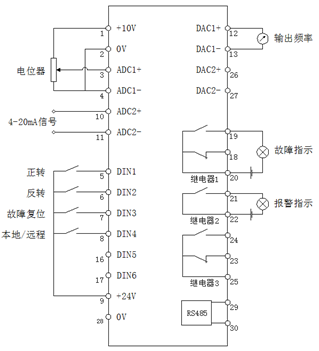

• 接线图

• 参数设置

变频器出厂默认参数就是该控制方式
P0700.0 = 2；本地端子控制
P0700.1 = 2；远程端子控制
P0701.0 = 1；本地5号端子做正转
P0701.1 = 1；远程5号端子做正转
P0702.0 = 1；本地6号端子做反转
P0702.1 = 1；远程6号端子做反转
P0703.0 = 9；本地7号端子做故障复位
P0703.1 = 9；远程7号端子做故障复位
P0704.0 = 99；8号端子做切换
P0704.1 = 99；8号端子做切换
P1000.0 = 2；本地模拟量1做频率给定
P1000.1 = 7；远程模拟量2做频率给定
P0810 = 722.3；由8号端子切换本地远程

• 模拟量1参数设置

P0756.0 = 0 ；模拟量输入类型，电压类型
P0757.0 = 0 ；标定X1值 = 0V
P0758.0 = 0.0 ；标定Y1值 = 0%
P0759.0 = 10 ；标定X2值 = 10V
P0760.0 = 100.0 ；标定Y2值 = 100%
P0761.0 = 0 ，模拟量输入死区

• 模拟量2参数设置

P0756.1 = 2 ；模拟量输入类型，电流类型
P0757.1 = 4 ；标定X1值 = 4mA
P0758.1 = 0.0 ；标定Y1值 = 0%
P0759.1 = 20；标定X2值 = 20mA
P0760.1 = 100.0 ；标定Y2值 = 100%
P0761.1 = 4 ；模拟量输入死区
