通过“SQL Server Import/Export”向导组态访问，提供了图形化和可编程的界面，可通过 WinCC OLE DB 提供程序来访问 WinCC 数据库，并导出到其他格式的文件中，例如Excel文件、文本文件。

下文举例说明如何使用SQL Server 2008 R2(在安装WinCC V7.3的时候SQL Server 2008 R2 也会被安装)把WinCC V7.3的历史归档数据导出到Excel CSV文件。



首先，打开WinCC项目，激活运行系统。

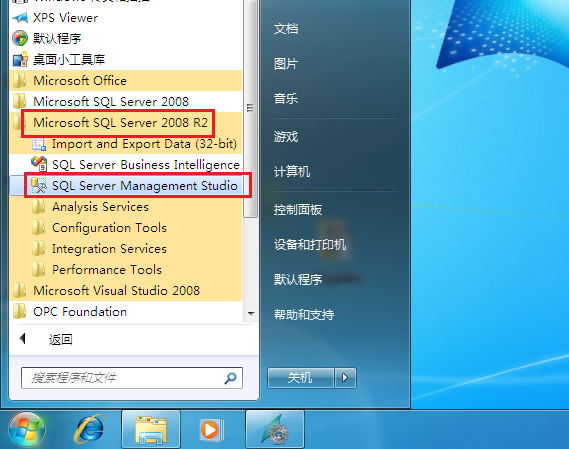

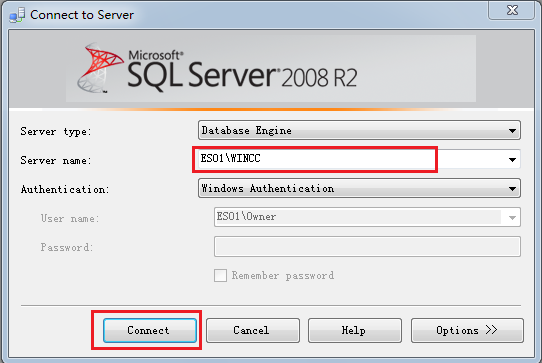

打开 开始菜单 -> 所有程序 -> Microsoft SQL Server 2008 R2 -> SQL Server Management Studio,如图3-1所示。在弹出的数据库对话框中，Server Name 选择为 “ES01\WinCC”，其中ES01为本例的本地计算机名，点击Connect，如图3-2所示。

图3-1

图3-2

1         确认数据的ValueID

SQL Server导出数据是根据ValueID来选择的，先按本小节操作确定要导出的归档变量所对应的ValueID，然后在下一小节根据ValueID将数据进行导出。

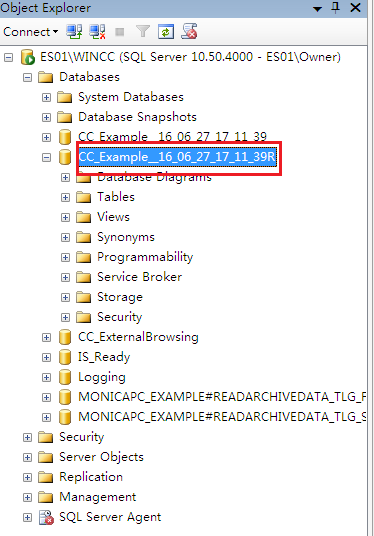

在左侧的Databases下选择WinCC项目对应的运行数据库，数据库的名称规则为CC_项目名称_日期_时间R，本例为CC_Exmaple_16_06_27_17_11_39R，如图3-3所示。

图3-3

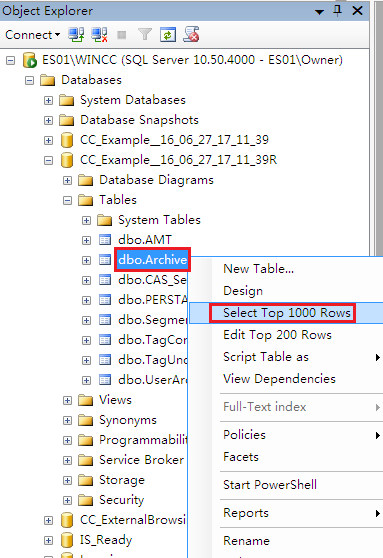

选择展开Tables，右击dbo.Archive，选择Select Top 1000 Rows，如图3-4所示。观察查询结果，根据ValueName列和ValueID列可以对应出要导出的数据的ValueID。本例中TestTag1的ValueID为2，TestTag2的ValueID为3，如图3-5所示。

图3-4

图3-5

2         导出数据

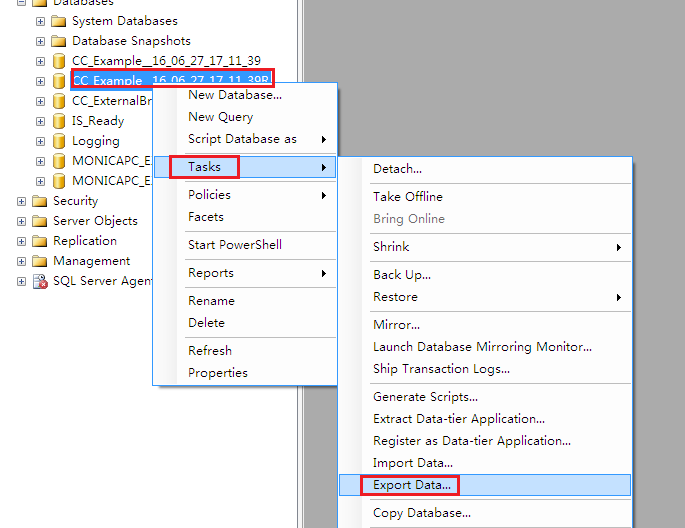

1.启动导出向导。右击WinCC项目的 运行数据库，选择Tasks -> Export Data，如图3-6所示。在弹出的SQL Server Import and Export Wizard中点击下一步，如图3-7所示。

图3-6

图3-7

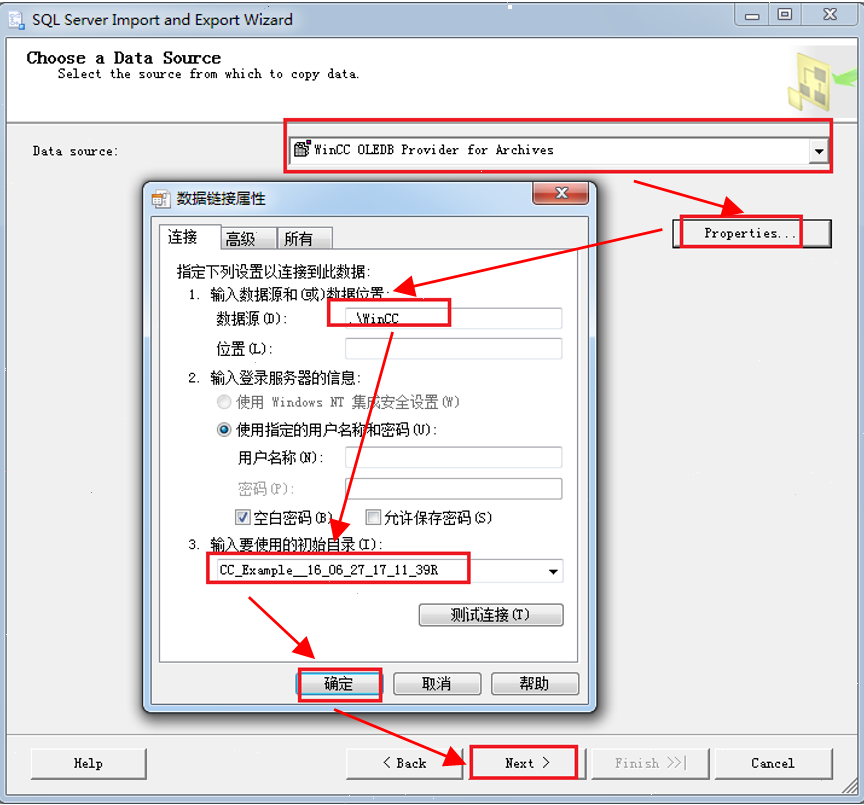

2.选择导出数据源。Data Source选择WinCC OLEDB Provider for Archives；点击Properties设置数据连接属性，数据源设置为“.\WinCC”，初始目录设置为项目的运行数据库名称，本例为CC_Exmaple_16_06_27_17_11_39R，点击OK，然后进入下一步，如图3-8所示。为了改善本地访问期间的性能，推荐在数据源中输入“<计算机名称>\WinCC”，如：“ES01\WinCC”。

图3-8

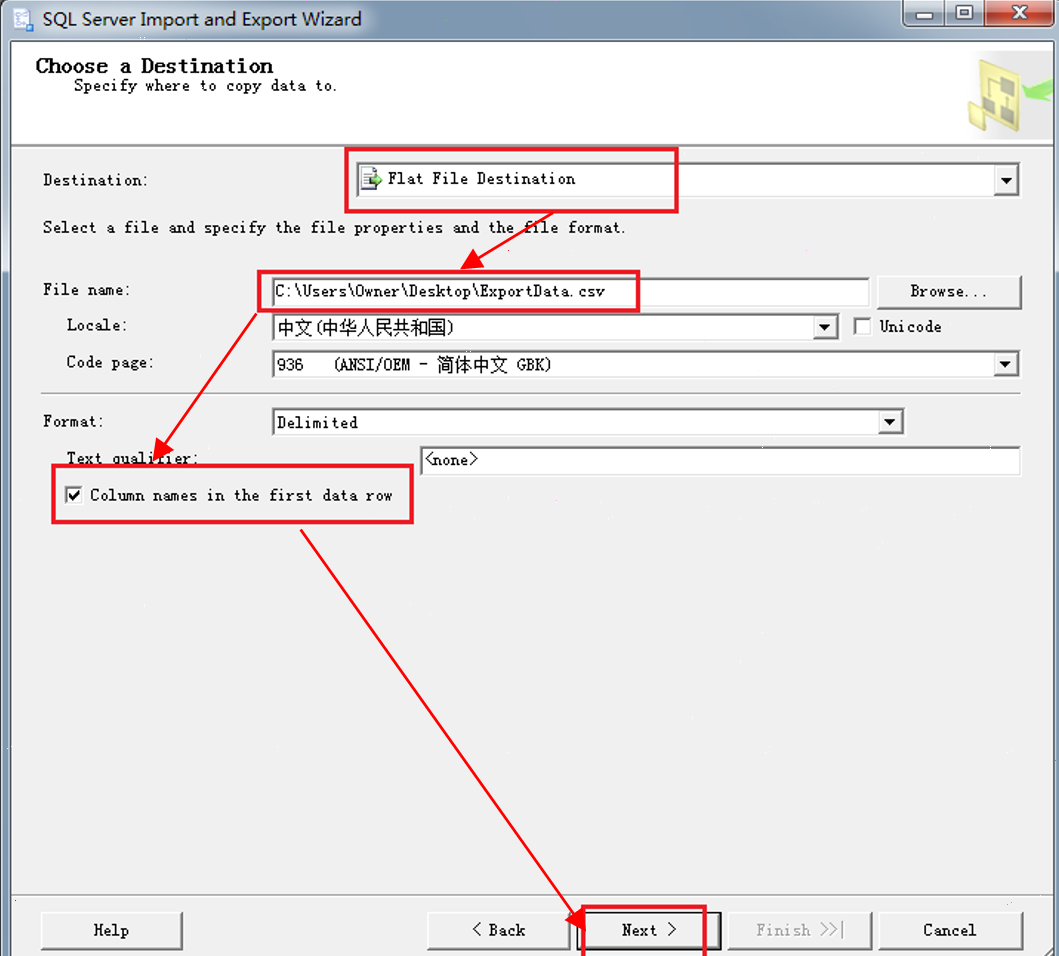

3.设置导出文件。Destination 处设置为Flat File Destination，File Name处输入待导出的CSV文件的文件名（不需要提前创建），勾选Column names in the first data row，点击下一步， 如图3-9所示。

图3-9

4.设置数据查询语法。

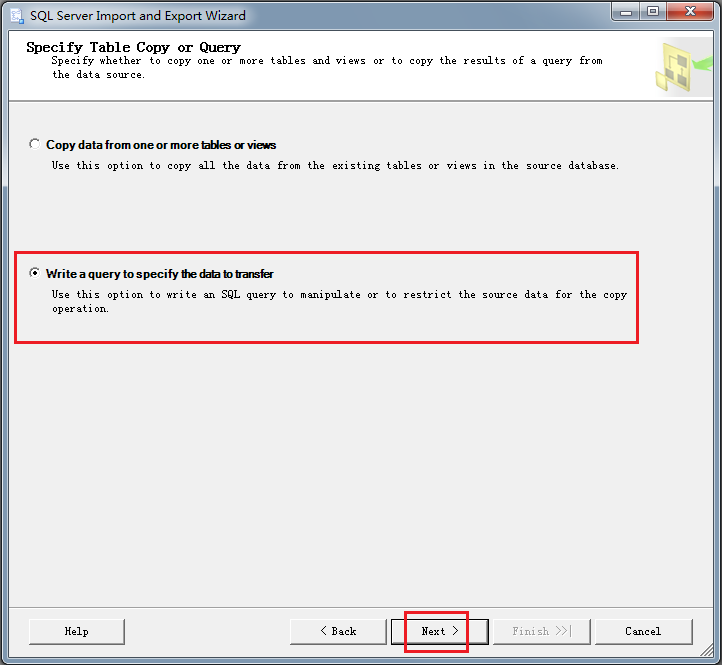

选择Write a query to specify the data to transfer，点击下一步，如图3-10所示。

图3-10

输入SQL查询语句，注意：语法格式为WinCC/Connectivity Pack语法，不是标准的SQL语法。

此处用到的查询语句为：

TAG:R,<ValueID>,<TimeBegin>,<TimeEnd>

其中，

<ValueID>为要导出的数据在数据表中的ValueID值。

<TimeBegin>为开始时间，格式为：’YYYY-MM-DD hh:mm:ss.msc’。

<TimeEnd>为结束时间，格式为：’YYYY-MM-DD hh:mm:ss.msc’。

注意：由于WinCC数据库保存的时间为UTC格林尼治标准时间，所以会比北京时间小8个小时。如本例的开始时间为北京时间17:00:00，数据库保存的则为09:00:00。

此外，可以进行相对时间间隔的选择。<TimeBegin> = '0000-00-00 00:00:00.000'代表数据库里的第一条记录；<TimeEnd> = '0000-00-00 00:00:00.000'代表数据库里的最后一条记录。还支持多变量查询，如<valueID>=(1;2)就表示查询ValueID为1和2的数据。更多的语法信息请参考以下链接，http://support.automation.siemens.com/CN/view/zh/102768149，在WinCC/Connectivity Pack文档的第53页 3.4.5.3查询过程值归档。

本例查询2016年6月21日 17:00:00至17:10:00时间段内，ValueID为2和3的数据，代码如下：

TAG:R,(2;3),’2016-06-21 09:00:00.000’,’ 2016-06-21 09:10:00.000’

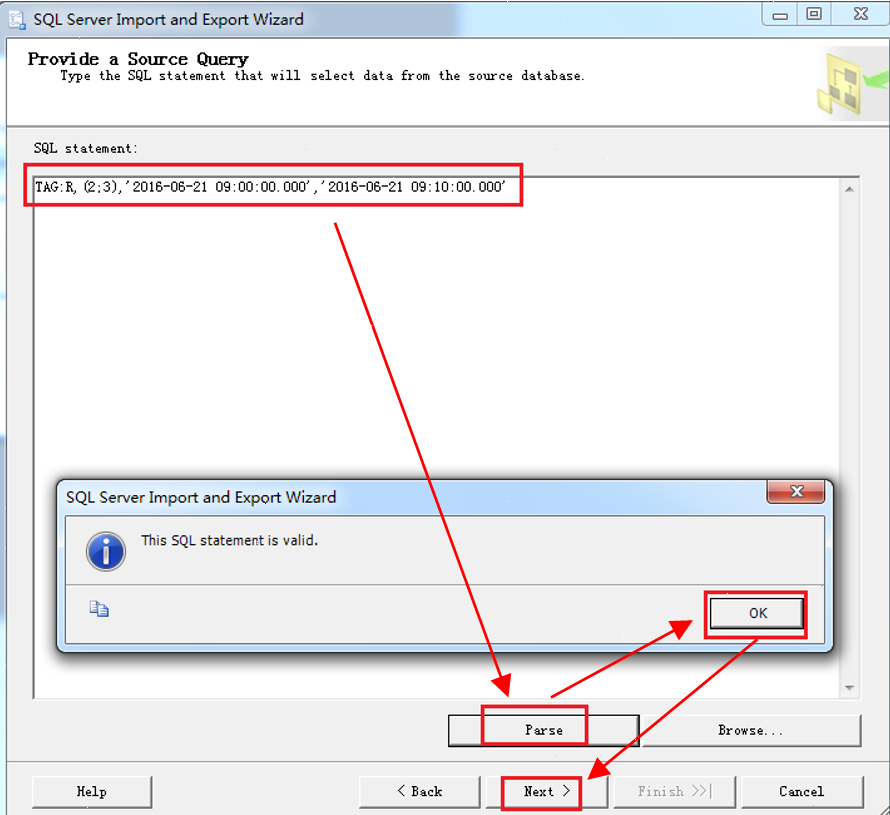

如图3-11所示，点击Parse检查语法无误，点击下一步。

图3-11

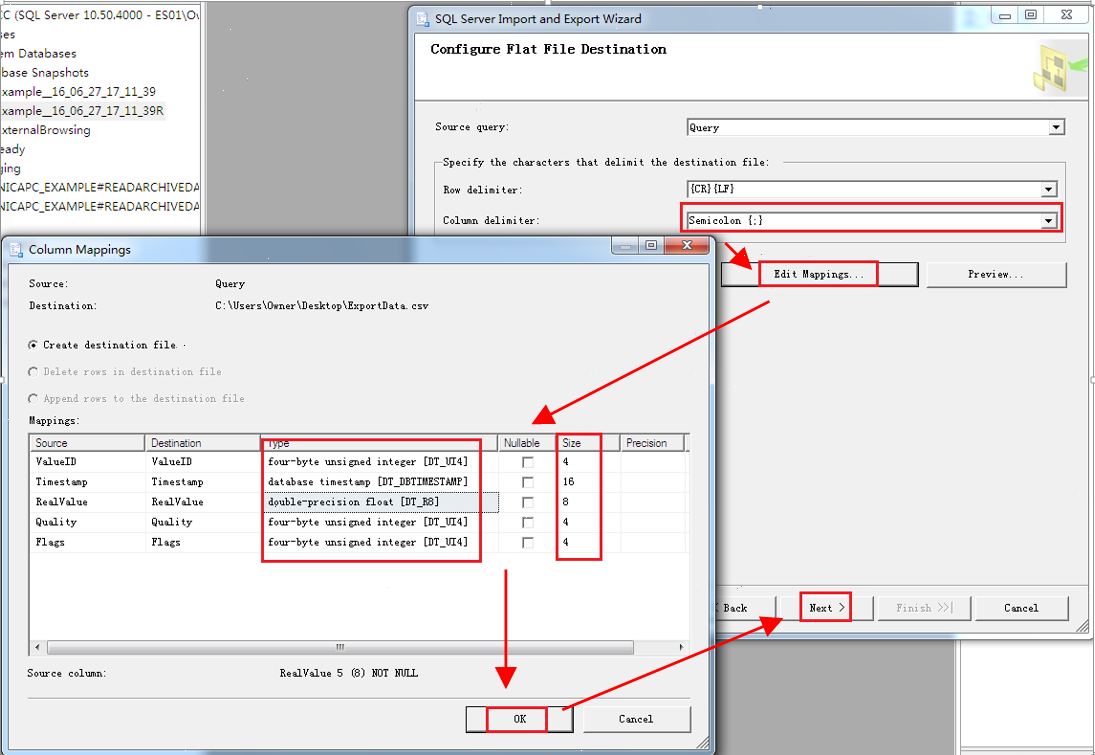

5.设置导出文件的数据格式。将Column delimiter选为Semicolon{;}，然后点击Edition Mappings，按照表3-1进行设置数据类型和字节长度，然后点击OK保存，如图3-12所示。可以点击Preview进行预览，确认无误后，即可点击下一步。

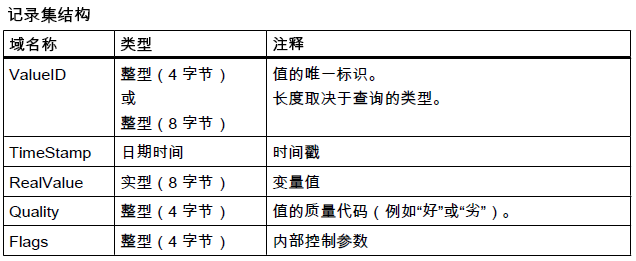

表3-1



图3-12

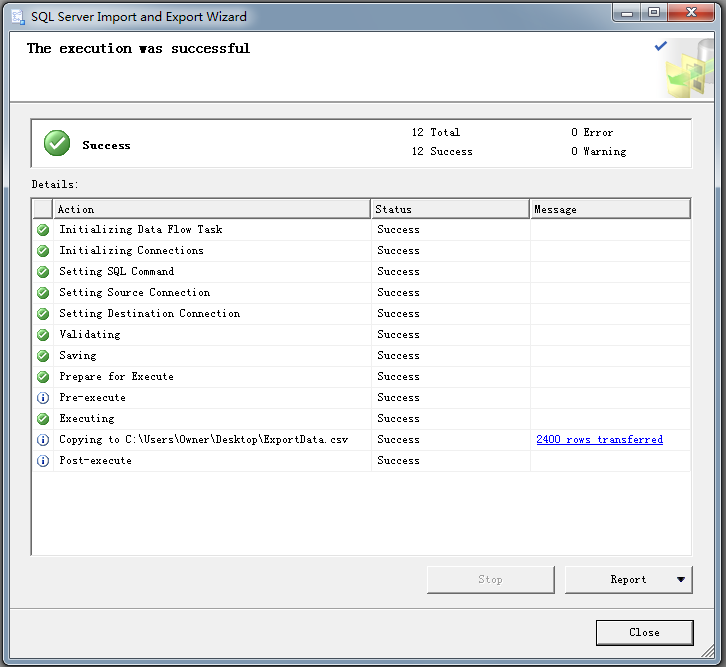

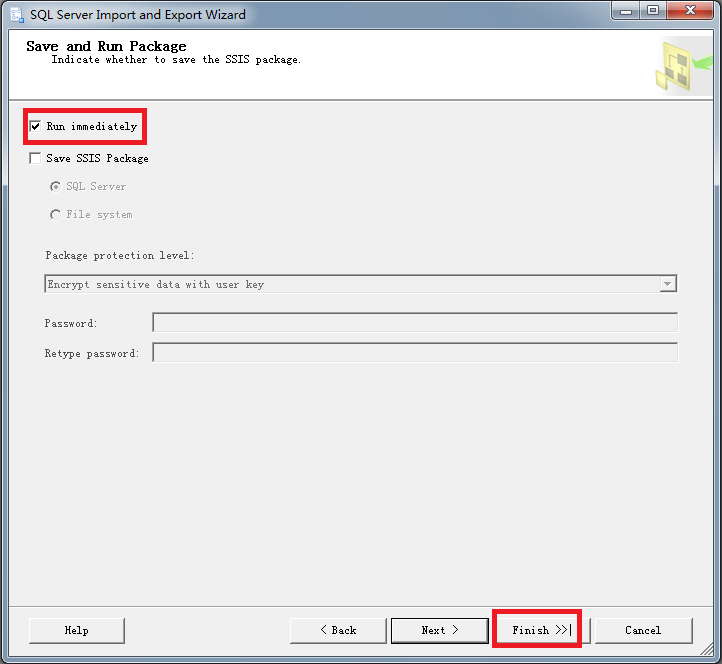

6.生成导出文件。勾选Run immediately，点击Finish完成设置，如图3-13所示，；随后将完成数据导出，出现如图3-14的结果则表示数据导出正常，并得到导出的CSV文件，然后再参照附录1进行数据分列就可清楚地观察归档数据了。

图3-13

图3-14
