文档内容:Protal WinCC Professional (专业版) V16 报警关联过程值。

1.在变量表中创建一个Bool类型和一个Int类型的内部变量，用于离散量报警触发（BOOL），以及触发报警时需要记录的过程值（Int）。

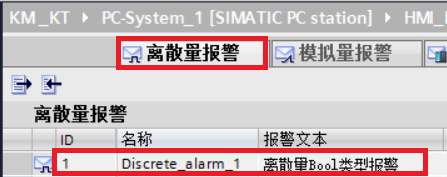

2.在"项目树>HMI报警>离散量报警"中添加一条报警。

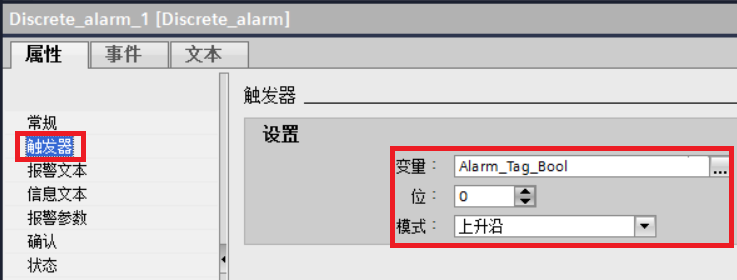

3.在报警的 "属性>触发器" 中关联变量表中创建的 Bool 类型变量。

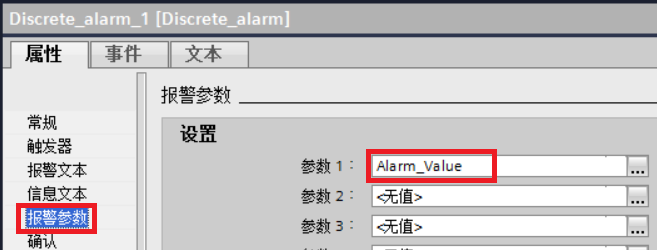

4.在报警的 "属性>报警参数>参数1" 中关联变量表中创建的 Int 类型变量(比如用来表示报警触发时的温度值)。

5.运行组态好的项目,设置 Int 类型变量值为 10 ,并触发报警。可看到报警触发后过程值显示在 "参数:1"列中。
