诊断视图可用于查看已连接 S7-200 SMART CPU 的状态和事件日志。

• 要求： S7-200 SMART CPU 的固件版本必须为 V2.4 或更高版本。


• 限制：诊断视图的数量限制为1个。
• 如果CPU出现了新的报警日志或者状态，需点击刷新按钮才会显示新的报警日志或者设备状态。

1. 组态“诊断视图"控件‘

步骤1 ：创建和S7-200 SMART的通讯连接并配置正确的通讯参数。

步骤2：在”工具“中选择增强对象，拖拽”诊断视图“至画面中。

步骤3：选择”诊断视图“的缺省视图。

至此”诊断视图“功能的组态已完成。

2. “诊断视图”效果

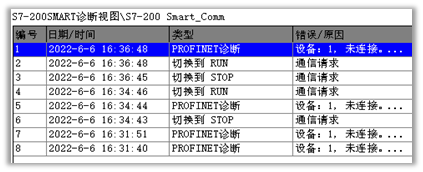

• 事件日志视图

• 设备列表视图

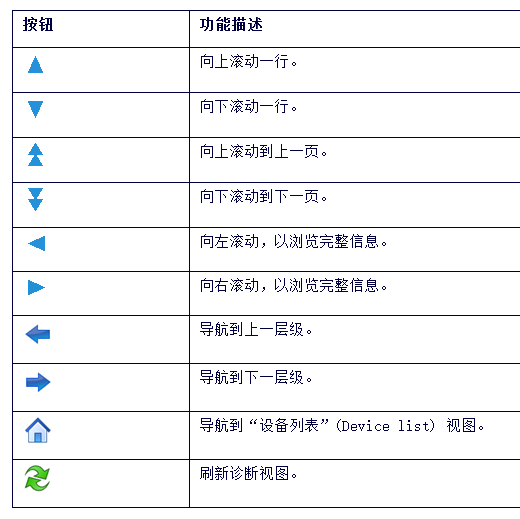

3. “诊断视图”按钮功能
