Profibus 方式下载(CP5711)



带MPI/DP口的二代精简(2nd Basic)屏都支持Profibus-DP下载。



下载电缆

使用西门子的正版电缆PC Adapter还有CP卡（例如CP5611，CP5711）等，都可以通过Profibus方式给二代精简(2nd basic)屏屏做下载。

在这里我们用CP5711(订货号：6GK1571-1AA00)为例，告诉大家Profibus方式下载该怎么做。CP5611通过MPI电缆(订货号：6ES7 901-0BF00-0AA0)或者Profibus电缆+DP总线连接器，接到屏下面的9针口上。



二代精简(2nd basic)屏上的设置

屏上电后 ，进入 Windows CE 操作系统，将自动显示Start Center。单击“Settings”按钮打开设置界面。



进入控制面板后，双击 “Transfer Settings”。



将“Enable Transfer”和“Automatic”设置为ON。



返回控制面板，双击“Network Interface”。



参数设置：

  1. 地址，输入操作屏地址为 1 。
  2. Profile，选择DP。
  3. 传输率，输入操作屏波特率为1.5 Mbps。
  4. 最高站地址，设置为 31 。



点击“Transfer”按钮，进入传输模式。

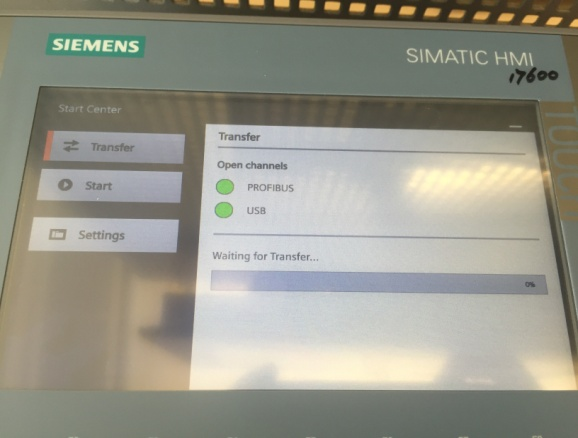

屏上面会显示“Waiting for transfer…”这段英文，屏上的设置就完成了。



电脑上的设置

在电脑的操作系统中点击“开始”菜单，打开“控制面板”选项。



在控制面板中，选中“Set PG/PC Interface(设置 PG/PC接口)”，双击打开。



在“Access Point of the Application（应用程序访问点）”的下拉列表中选择“S7ONLINE (STEP7)”，在“Interface Parameter Assignment Used (为使用的接口分配参数)”中选择“CP5711.PROFIBUS.1”，然后单击右侧的“Properties(属性)”按钮，打开对话框。



参数设置：

  1. 勾选 PG/PC is the only master on the bus
  2. 地址，输入地址为 0 。
  3. 传输率，输入波特率为 1.5 Mbps。
  4. 最高站地址，设置为 31 。
  5. 配置文，选择DP 。
  6. 单击“OK”确认设置。

注意：Profibus网络上的所有设备的波特率保持一致，站地址不要重复。



CP5711 具备网络诊断功能，完成上述设置后单击“OK”按钮，然后可点击“Diagnostics”（诊断）按钮进行网络诊断。

单击“Test”按钮，显示“OK”表明 CP5711 工作正常；点击“Read”按钮，在“Bus Nodes” 中可以看到Profibus网络中的所有节点，0 表示 CP5711，1 表示屏，这里能看到屏的节点，表明Profibus通信已经建立。如果无法看到屏的节点信息，那么可能的原因有：

  1. 屏没有切换到传送模式；
  2. 屏的 Profibus 通信参数设置错误，检查地址和传输率设置；
  3. 电缆故障；
  4. 与网络中的其他设备Profibus地址发生冲突。



博途(Portal)软件中参数设置

在博途软件中，打开需要下载的项目文件，双击设备组态，选中二代精简(2nd basic)屏的MPI/DP 接口，在属性窗口中，选择接口类型“PROFIBUS”，地址“1”，然后点击添加新子网。



双击设备和网络，并选中二代精简(2nd basic)屏的Profibus网络连线，最高Profibus地址选择“31”，传输率选择“1.5Mbps”，标识号选择“DP”。



博途(Portal)软件中下载设置

在项目树中选中设备，点击工具栏中下载图标或点击菜单“在线” > “下载到设备”。当第一次下载项目到操作屏时,“扩展的下载到设备”对话框会自动弹出。

注意：这个话框在之后的下载中将不会弹出，下载会自动选择上次的参数设定进行。如果希望更改下载参数设定，则可以通过单击菜单“在线 > 扩展的下载到设备”来打开对话框以进行重新设定。



选择 PG/PC 接口的类型为“PROFIBUS”，PG/PC 接口“CP5711”，接口/子网的连接为之前创建的子网“PROFIBUS_1”。选择完成后，点击开始搜索，软件将以该接口对设备进行扫描，如参数设置及硬件连接正确，将在数秒钟后扫描结束，此时“下载”按钮不是灰色可以选择，单击该按钮进行项目下载，下载预览窗口将会自动弹出。

注意：如果 CP5711 没有被计算机正确识别，在 PG/PC 接口的类型中将不能选择 Profibus ，此时请检查 CP5711 的硬件连接及驱动安装。



下载之前，软件将会对项目进行编译，只有编译无错后才可进行下载，如发现编译错误请将错误排除后再次进行下载操作。如果项目中有组态用户管理和配方，需要选择“全部覆盖”，然后单击“下载”按钮来完成操作屏的项目下载。
