S7 通信分为单边通信和双边通信，双边通信可以用 BSEND/BRCV 或 USEND/URCV 指令，BSEND/BRCV 指令比单边通信的 PUT/GET 指令传送更多的数据。
S7-1500 既支持 S7 单边通信，也支持 S7 双边通信。
关于 S7 单边通信参考文档：S7-1500 S7 单边通信
本文介绍 S7-1500 之间通过 BSEND/BRCV 方式进行双边通信的组态编程步骤，用于实现两台 S7-1500 都在不同项目中组态的场景。
实验使用的主要硬件和软件如下：
硬件：
CPU1：6ES7 516-3FN01-0AB0，V2.9
CPU2：6ES7 510-1SJ01-0AB0，V2.9
注：本例中使用的2块 CPU 为故障安全型，S7 通信实验的做法与标准 CPU 完全相同。
软件：
TIA Step7 V17

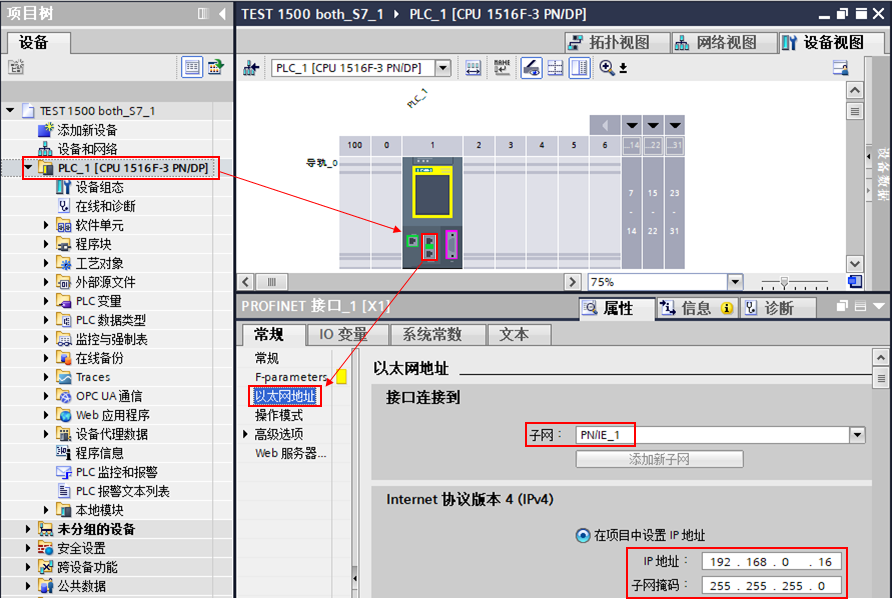

使用 TIA Portal 创建一个新项目，组态第一台 1516 CPU，并设置 IP 地址，如图1所示。
图 1 创建第一台 S7-1500，并设置 IP 地址

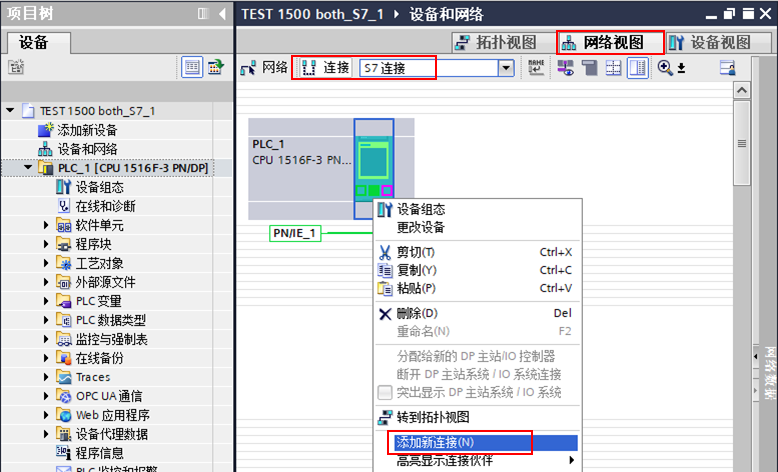

在"网络视图"中，点中左上角的"连接"图标，连接框中选择"S7连接"，然后选中 S7-1500 CPU，右键选择"添加新的连接"，如图2所示。
图 2 添加新连接
在“添加新连接”的对话框中，选择连接对象"未指定"，选择本地接口"PLC_1,PROFINET接口_1[X1]"，默认为"主动建立连接"，点击"添加"按钮，这时在"信息"栏能看到 S7 连接已添加的信息，点击"关闭"按钮，完成新连接的创建，如图3所示。
图 3 创建 S7 连接

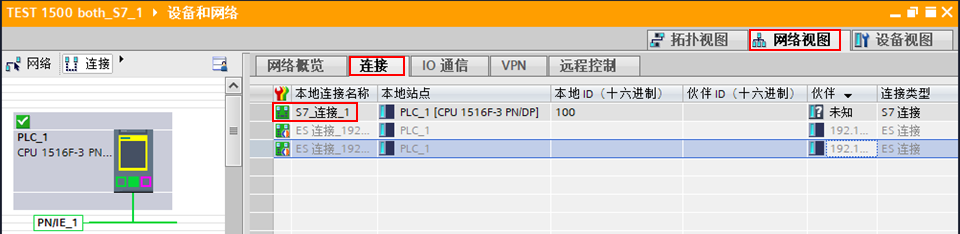

在"网络视图"中间栏的"连接"页面中，可以看到已经创建的"S7_连接_1"。

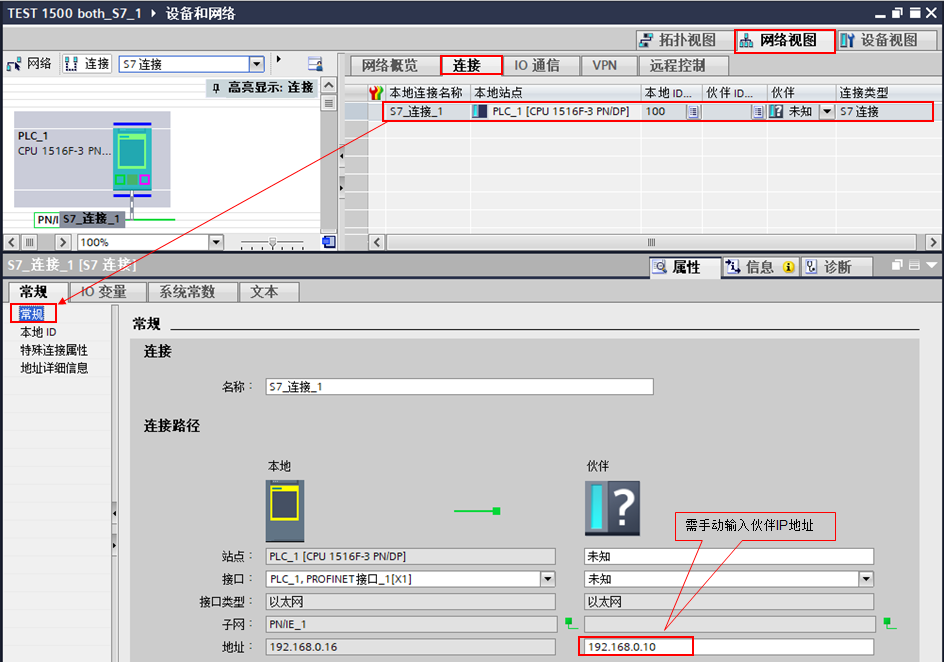

选择“连接”页面中的第一行，在下方的连接属性“常规”中，手动输入伙伴设备的 IP 地址，如图4所示。
图 4 1516 CPU 侧的 S7 连接常规参数

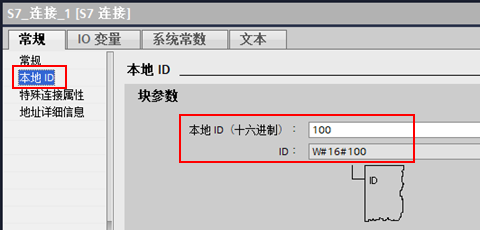

在“本地 ID”属性中，设置通讯连接的 ID 号，本地 ID 在本地 PLC 中必须是唯一的，在后续的通信编程中需要指向这个 ID，这里 1516 CPU 的 ID=W#16#100，如图5所示。
图 5 1516 CPU 侧的 S7 连接本地 ID 参数

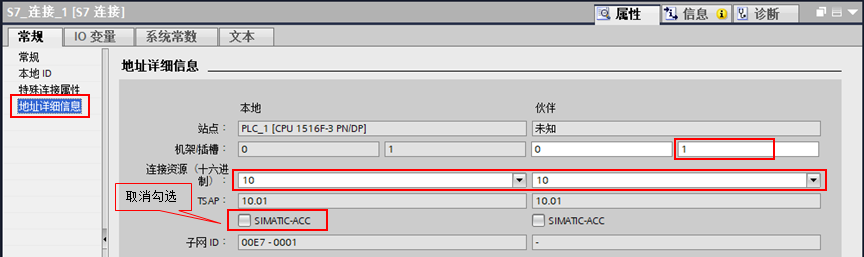

在“地址详细信息”属性中，设置通讯双方的 TSAP 号，伙伴的机架/插槽设置为 1510SP CPU 所在的机架号和插槽号，在这里是0和1。因本例中使用 S7 双边连接，连接资源需设置为10，如图6所示。
图 6 1516 CPU 侧的地址详细信息

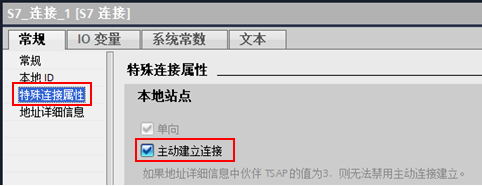

在“特殊连接属性”中，可以选择是否为主动建立连接。通信的双方只能有一方是主动建立连接，另一方是被动建立连接，这里 1516 CPU 是主动建立连接，如图7所示。
图 7 1516 CPU 侧的 S7 连接特殊连接属性

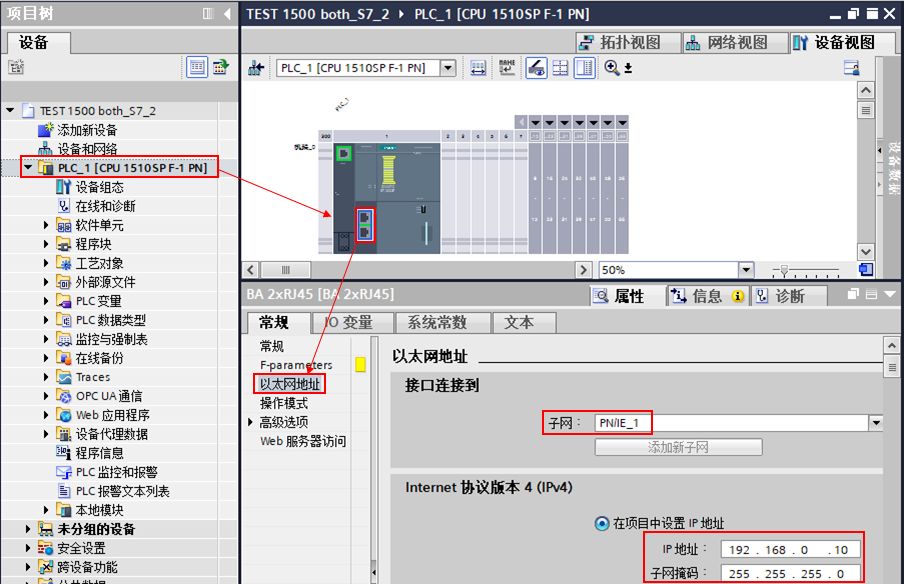

使用 TIA Portal 创建另一个新项目，组态第二台 1510SP CPU，并设置 IP 地址，如图8所示。
图 8 创建第二台 S7-1500，并设置 IP 地址

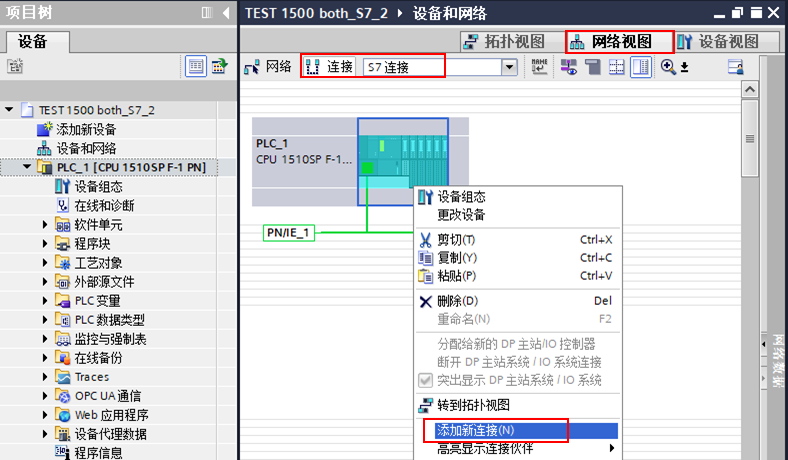

在"网络视图"中，点中左上角的"连接"图标，连接框中选择"S7连接"，然后选中 S7-1500 CPU，右键选择"添加新的连接"，如图9所示。
图 9 添加新连接

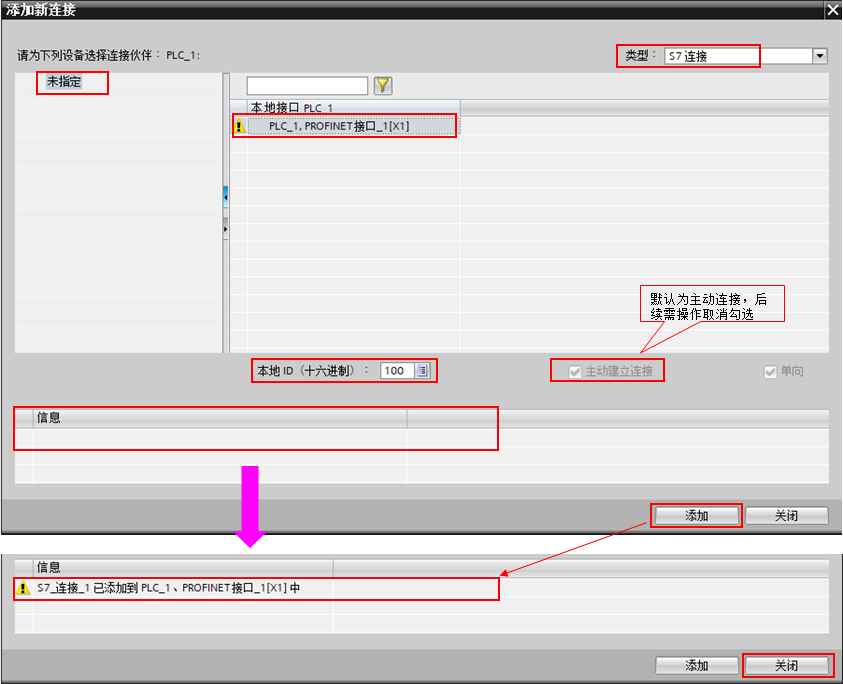

在“添加新连接”的对话框中，选择连接对象"未指定"，选择本地接口"PLC_1,PROFINET接口_1[X1]"，默认为"主动建立连接"，点击"添加"按钮，这时在"信息"栏能看到 S7 连接已添加的信息，点击"关闭"按钮，完成新连接的创建，如图10所示。
图 10 创建 S7 连接
在"网络视图"中间栏的"连接"页面中，可以看到已经创建的"S7_连接_1"。

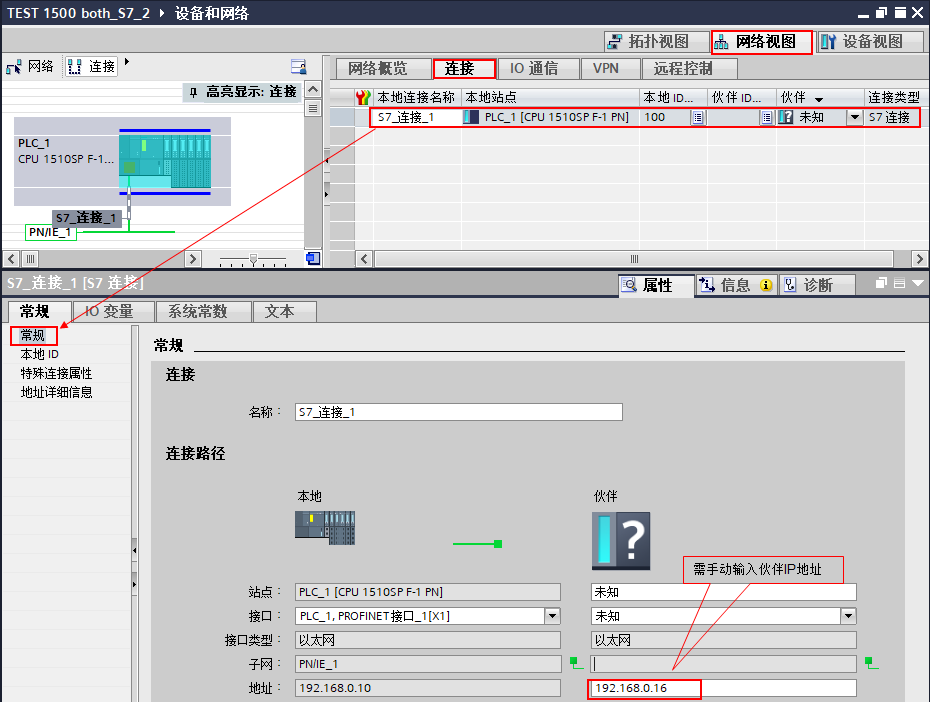

选择“连接”页面中的第一行，在下方的连接属性“常规”中，手动输入伙伴设备的 IP 地址，如图11所示。
图 11 1510SP CPU 侧的 S7 连接常规参数
在“本地 ID”属性中，设置通讯连接的 ID 号，本地 ID 在本地 PLC 中必须是唯一的，在后续的通信编程中需要指向这个 ID，这里 1510SP CPU 的 ID=W#16#100，如图12所示。
图 12 1510SP CPU 侧的 S7 连接本地 ID 参数
在“地址详细信息”属性中，设置通讯双方的 TSAP 号，伙伴的机架/插槽设置为 1516 CPU 所在的机架号和插槽号，在这里是0和1。因本例中使用 S7 双边连接，连接资源需设置为10，如图13所示。
图 13 1510SP CPU 侧的地址详细信息

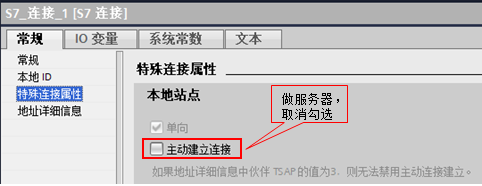

在“特殊连接属性”中，可以选择是否为主动建立连接。通信的双方只能有一方是主动建立连接，另一方是被动建立连接，这里 1510SP CPU 是被动建立连接（不勾选），如图14所示。
图 14 1510SP CPU 侧的 S7 连接特殊连接属性
配置完网络连接，双方都编译保存并下载。

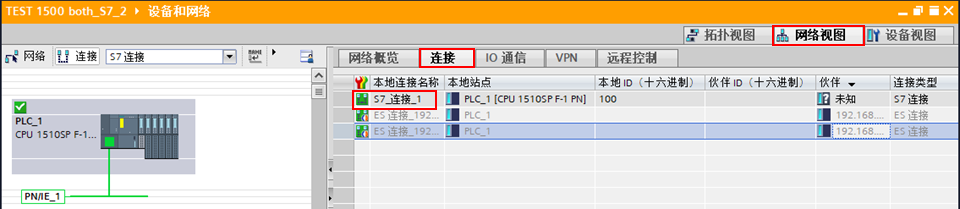

如果通讯连接正常，连接的在线状态为绿色图标，如图15和16所示。
图 15 1516 CPU 在线连接状态
图 16 1510SP CPU 在线连接状态

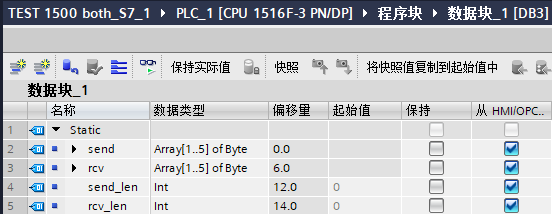

在 PLC_1 站中，创建用于发送和接收的数据块，定义为5个字节的数组，如图17所示。
图 17 创建数据传输区

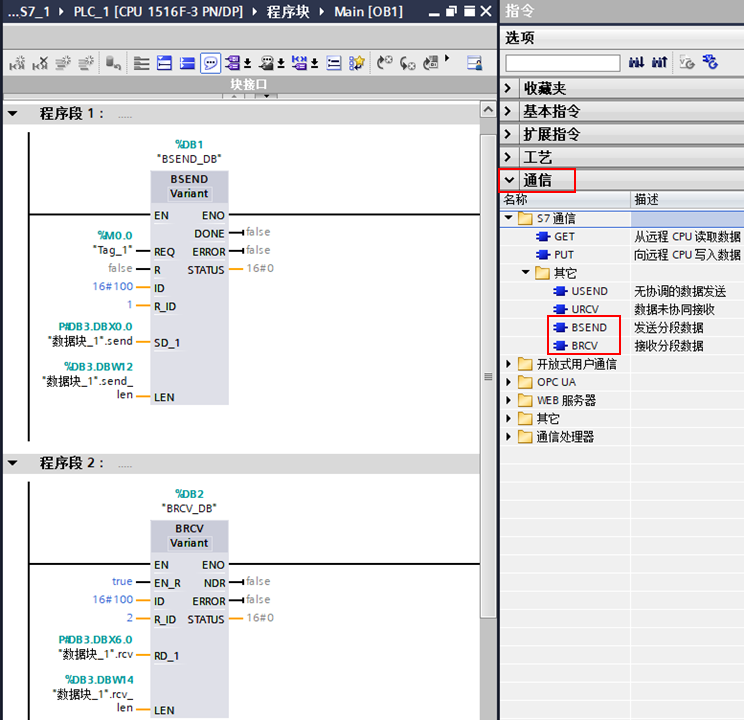

在 1516 CPU 侧，打开 OB1 中，从"指令" >"通信" >"S7 通信">"其它"下，调用 BSEND、BRCV 通信指令，如图18所示。
图 18 1516 CPU 侧发送/接收指令调用
BSEND指令的各个参数说明如表1所示：

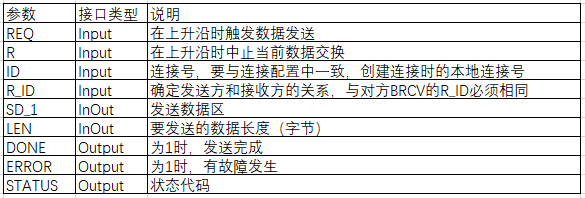

表1 BSEND指令参数
BRCV指令的各个参数说明如表2所示：

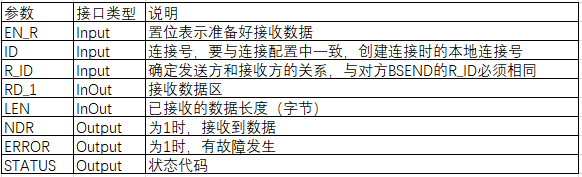

表2 BRCV指令参数

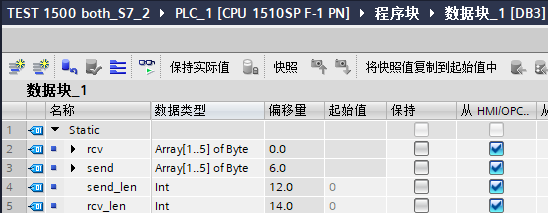

在 PLC_2 站中，创建用于发送和接收的数据块，定义为5个字节的数组，如图19所示。
图 19 创建数据传输区

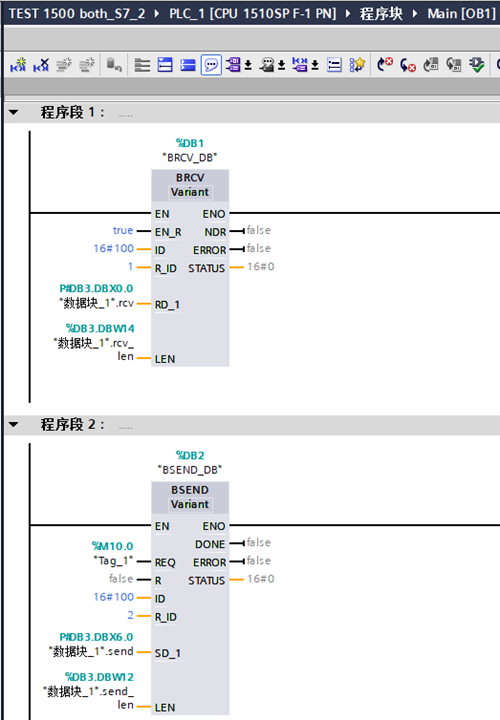

在 1510SP CPU 侧，打开 OB1 中，从"指令" >"通信" >"S7 通信">"其它"下，调用 BSEND、BRCV 通信指令，如图20所示。
图 20 1510SP CPU 侧发送/接收指令调用
注：BSEND/BRCV 指令的各个参数说明参见表1和表2。

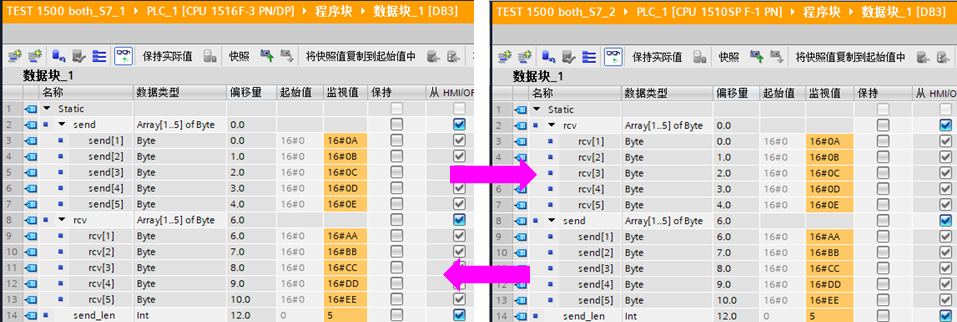

两台 PLC 的项目编译无错误后，分别将程序下载到各自的 CPU 中。1516 CPU 侧触发 M0.0 时，向1510SP CPU 发送一次数据；1510SP CPU 侧触发 M10.0 时，向1516 CPU 发送一次数据，如图21所示。
图 21 通信测试
